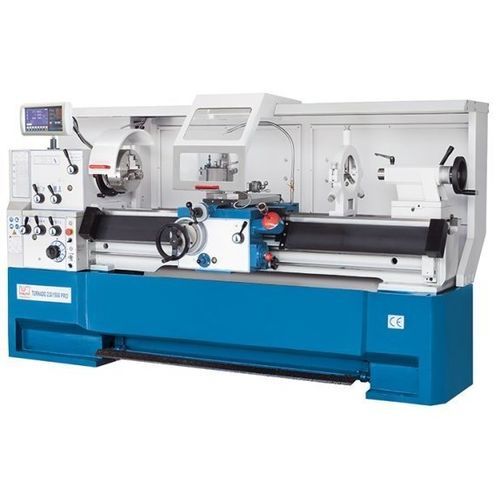

Tornio convenzionale Turnado 230/1500 PRO

orizzontalerigidoCamlock D1-6

Presentazione
La serie Turnado PRO è la versione moderna del tornio convenzionale. I modelli PRO combinano un ampio campo di velocità regolato da inverter con velocità di taglio costante (V-costante), corse rapide e una carenatura ergonomica per offrire tornitura produttiva e finitura superficiale elevata. Progettati per applicazioni industriali generali, sono adatti a officine che richiedono tornitura convenzionale affidabile e di qualità.

Punti salienti

• Gamma di velocità infinitamente variabile con V-costante
• Carrello con motore di avanzamento rapido per movimenti longitudinali/trasversali rapidi
• Ampia dotazione di serie e progettazione a bassa manutenzione
• Bancale in ghisa monoblocco per elevata rigidità

Dettagli del prodotto

• SKU: 320563
• Ponte rimovibile per lavorare pezzi corti con grandi diametri
• Retromarcia e controllo elettronico avanzato del mandrino per elevata coppia su ampia gamma di velocità
• Cuscinetti mandrino precaricati ad alta precisione per eccellente concentricità e capacità di carico
• Tutte le guide sono regolabili; ingranaggi, alberi e guide temprati e rettificati per funzionamento silenzioso e lunga durata
• Tablier lubrificato in bagno d'olio per bassa manutenzione
• Sistema di lubrificazione centralizzato nel tablier per semplificare la manutenzione
• Fermo micrometrico sul bancale per alta ripetibilità sull'asse Z
• Contropunta regolabile lateralmente per tornitura conica
• Indicatore di posizione X.Pos con display digitale della velocità e funzioni ausiliarie programmabili

Caratteristiche tecniche

• Area di lavoro
  Distanza tra punte: 1.500 mm
  Altezza punte: 230 mm
  Diametro di tornitura sul bancale: 460 mm
  Diametro massimo su ponte: 690 mm
  Diametro su carrello: 274 mm
  Lunghezza ponte: 155 mm
  Larghezza bancale: 300 mm
• Corse
  Corsa asse X: 285 mm
  Corsa asse Z1: 128 mm
  Campo di oscillazione del carro superiore: ±52°
• Mandrino
  Gamma bassa: 30 1/min - 600 1/min
  Gamma alta: 600 1/min - 2.300 1/min
  Foro mandrino: 58 mm
  Attacco mandrino: Camlock D1-6
  Cono mandrino: 6 MT
• Avanzamenti
  Avanzamento asse X: 0,025 mm/giro - 1,384 mm/giro
  Avanzamento asse Z: 0,055 mm/giro - 3,061 mm/giro
• Filettature
  Metrica: 0,1 mm - 14 mm
  Diametrale: (50) 4-112 DP
  Modulo: 0,1 mm - 7 mm
  Whitworth: (60) 2-112 TPI
• Contropunta
  Diametro cannello: 60 mm
  Cono contropunta: MK 4
  Corsa cannello: 120 mm
  Regolazione trasversale: ±13 mm
• Potenza di azionamento
  Potenza motore principale: 7,5 kW
• Dimensioni e peso
  Dimensioni (L x P x H): 2,75 m x 1,08 m x 1,57 m
  Peso: 1.970 kg

Accessori e dotazione di serie

• Fornitura tipica: mandrini, lunetta fissa e mobile, protezione regolabile, impianto di raffreddamento, lampada LED, utensili di servizio, manuale d'uso
