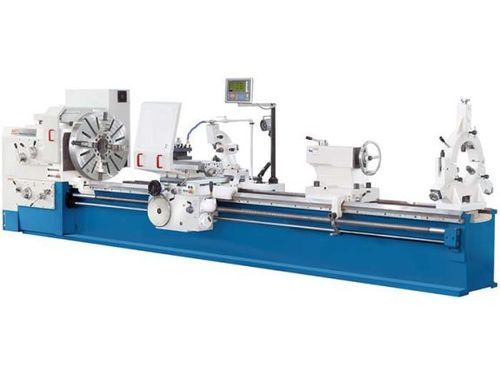

Tornio convenzionale DL S 515/4000

orizzontale3 assirigido

Descrizione
Il DL S 515/4000 è un tornio pesante convenzionale progettato per grandi diametri e pezzi di notevole lunghezza. Consente lavorazioni su pezzi fino a 4.000 mm di lunghezza e oltre 720 mm di diametro, con bancale monoblocco ampio e fortemente nervato per sopportare masse elevate e elevate forze di taglio.

Caratteristiche principali

• Distanza tra punte fino a 4.000 mm
• Foro mandrino: 100 mm
• 4 livelli di velocità mandrino
• Motore mandrino 22 kW per alto momento torcente
• Avanzamenti rapidi sugli assi X e Z
• Indicatore di posizione 3 assi montato (risoluzione 0,01 / 0,005 mm)

Dettagli del prodotto

• Bancale monoblocco extra pesante, ampio e nervato per ridurre le deformazioni sotto carico
• Guide temprate per induzione e rettificate per precisione a lungo termine
• Testa porta mandrino massiccia con cuscinetti a rulli conici e foro mandrino 100 mm per stabilità con carichi elevati
• Cambio manuale a 4 stadi combinato con controllo di frequenza per una regolazione precisa dei giri e alto coppia
• Joystick montato sul carrello per controllo diretto degli avanzamenti X e Z
• Frizione di sovraccarico regolabile nel grembiule per proteggere la meccanica di avanzamento
• Carrello e slitta superiore dimensionati per alte forze di taglio
• Display di posizione completo con memoria utensili e funzioni di calcolo filetti

Specifiche tecniche

• Modello: DL S 515/4000
• Applicazione: Tornio pesante per pezzi di grandi dimensioni, tornitura convenzionale
• Lunghezza tra punte (max): 4.000 mm
• Diametro tornibile su bancale: 1.000 mm
• Diametro tornibile su carro: 720 mm
• Foro mandrino: 100 mm
• Velocità mandrino: 5 - 630 1/min (4 livelli)
• Potenza motore principale: 22 kW
• Avanzamenti rapidi X / Z: 1.800 / 3.640 mm/min
• Corsa X / Z / Z1: 520 / 3.700 / 250 mm
• Codolo utensile: 32 x 32 mm
• Peso max pezzo: 4.000 kg
• Dimensioni (L x W x H): 6,15 m x 1,5 m x 1,6 m
• Peso macchina: 8.400 kg
