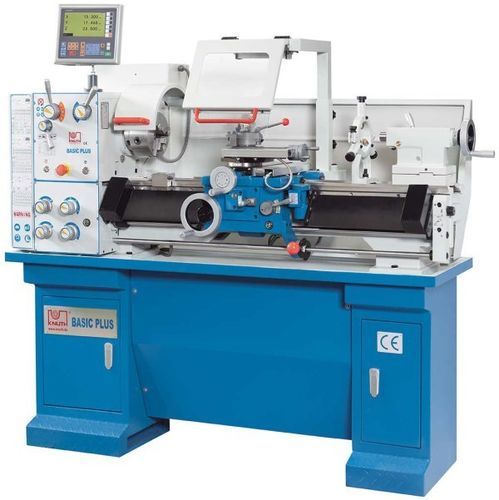

Tornio convenzionale Basic Plus

orizzontale2 assidi precisione

Descrizione
Il Basic Plus è un tornio da banco manuale progettato per la produzione di pezzi singoli, le attività di manutenzione e la formazione. È configurabile con un'ampia gamma di accessori opzionali, ideale per officine di riparazione, centri formativi e officine generiche.

Punti di forza

• Bancale in ghisa con doppia guida a V, temprato e rettificato
• Ingombro compatto per spazi di lavoro ridotti
• Portautensili a cambio rapido con ripetibilità 0,01 mm
• Indicatore di posizione su 3 assi X.Pos 3.2 montato
• Dotazione di serie completa e numerose opzioni

Dotazione standard (selezione)

• Ingranaggi testa temprati e rettificati
• Testa con attacco Camlock D1-4, foro mandrino Ø 38 mm
• Cuscinetti testa regolabili (rulli conici)
• Contropunta corsa 100 mm, traslazione ±10 mm
• Scatola del rovesciamento per cambiare il senso delle avanzamenti
• Portautensili a sgancio rapido
• Mandrino 3 griffe Ø160 mm e piastra 4 griffe Ø200 mm (forniti)
• Lunette fissa e mobile, finecorsa micrometrico, calibro filetti
• Schermi di protezione con interblocco, illuminazione di lavoro, cassetta attrezzi

Specifiche tecniche
Area di lavoro
Distanza tra le punte: 810 mm
Ø max di tornitura sul bancale: 300 mm
Ø max di tornitura sul carro: 178 mm
Larghezza bancale: 180 mm

Corse
Corsa asse X: 155 mm
Corsa asse Z1: 95 mm
Oscillazione slitta superiore: ± 60°

Testa
Velocità mandrino: 60 - 1550 (9x2) 1/min
Foro mandrino: 38 mm
Attacco mandrino: Camlock D1-4
Cono mandrino: MT5

Avanzamenti
Avanzamento asse X: 0,014 mm/giro - 0,38 mm/giro
Avanzamento asse Z: 0,052 mm/giro - 1,392 mm/giro

Filettatura
Metrica: (26) 0,4–7 mm
Whitworth: (34) 4–56 TPI

Contropunta
Diametro cannello: 32 mm
Cono cannello: MT3
Corsa cannello: 100 mm
Traslazione: ± 10 mm

Motorizzazione
Potenza motore principale: 1,1 kW

Dimensioni e peso
Dimensioni (L×W×H): 1,6 m × 0,75 m × 1,27 m
Peso: 520 kg

Note
La macchina viene fornita con dotazione di serie estesa e numerosi accessori opzionali (mandrini, portautensili, strumenti di misura, sistemi di raffreddamento, ecc.).

Specifiche

• Modello: Basic Plus
• Marca: KNUTH
• Distanza tra le punte: 810 mm
• Ø tornibile sul bancale: 300 mm
• Foro mandrino: 38 mm (Camlock D1-4)
• Velocità mandrino: 60 - 1550 1/min (9x2)
• Motore principale: 1,1 kW
• Corsa contropunta: 100 mm, cono MT3
• Corsa X: 155 mm — Corsa Z1: 95 mm
• Avanzamenti X/Z: X 0,014–0,38 mm/giro, Z 0,052–1,392 mm/giro
• Bancale: ghisa, guida V doppia, temprata e rettificata
• Dimensioni (L×W×H): 1,6 m × 0,75 m × 1,27 m
• Peso netto: 520 kg
