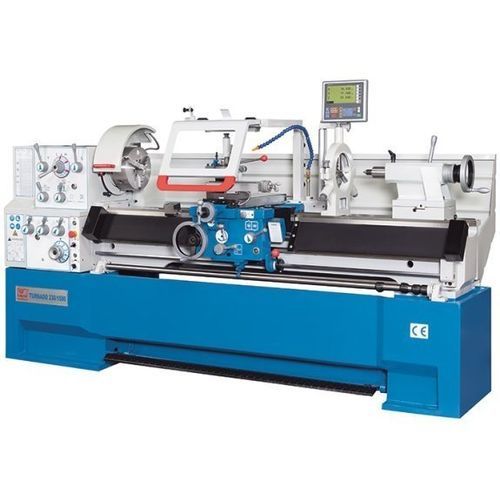

Tornio convenzionale Turnado 280/2000

orizzontale3 assifilettatura

Presentazione
La serie Turnado comprende torni convenzionali moderni ideati per operazioni di tornitura versatili in ambito industriale. Uniscono un bancale monoblocco in ghisa, un motore principale ad elevata coppia e un ampio equipaggiamento di serie, inclusi indicatore di posizione 3 assi e sistema portautensili a cambio rapido.

Punti salienti

• Struttura classica e rigida con bancale monopezzo in ghisa
• Ampio foro mandrino e vasta gamma di velocità
• Indicatore di posizione 3 assi digitale con funzioni di tornitura
• Finecorsa longitudinali regolabili e finecorsa micrometrico
• Ricca dotazione di serie per avvio produzione immediato

Specifiche tecniche — Area di lavoro
Lunghezza pezzo (max.): 1.928 mm
Diametro tornitura su bancale: 560 mm
Diametro tornitura su carrello: 355 mm
Diametro tornitura su ponte: 785 mm
Lunghezza ponte: 170 mm
Larghezza bancale: 350 mm
Altezza punte: 280 mm

Specifiche tecniche — Dettagli
Dotazione: con indicatore di posizione

Specifiche tecniche — Corse
Corsa asse X: 316 mm
Corsa asse Z1: 130 mm
Angolo di orientamento slitta superiore: ± 52°

Specifiche tecniche — Mandrino
Velocità mandrino: (12) 25 - 1.600 1/min
Foro mandrino: 80 mm
Attacco mandrino: Camlock D1-8
Cono mandrino: 7 MT

Specifiche tecniche — Avanzamenti
Avanzamento asse X: 0,02 mm/R - 0,573 mm/R
Avanzamento asse Z: 0,059 mm/R - 1,646 mm/R

Specifiche tecniche — Filettatura
Filettatura metrica: 0,2 mm - 14 mm
Filettatura diametrale: (50) 4-112 DP
Filettatura modulo: 0,1 mm - 7 mm
Filettatura Whitworth: (60) 2-112 TPI

Specifiche tecniche — Contropunta
Diametro cannotto contropunta: 75 mm
Cono contropunta: 5 MT
Corse cannotto: 180 mm
Regolazione trasversale: ± 12 mm

Specifiche tecniche — Potenza
Potenza motore principale: 7,5 kW

Specifiche tecniche — Dimensioni e peso
Dimensioni (L x P x H): 3,34 m x 1,15 m x 1,46 m
Peso: 2.720 kg

Dettagli prodotto — Bancale

• Bancale monopezzo fortemente nervato e basamento massiccio che assicurano una base stabile per un asportazione efficiente
• Ponte rimovibile per lavorare pezzi corti con grandi diametri
• Guide a blocco a V temprate e rettificate per precisione durevole

Dettagli prodotto — Mandrino / Ingranaggi di avanzamento

• Motore principale ad elevata coppia con ingranaggi a più rapporti per ampia gamma di velocità mandrino
• Ingranaggi e alberi temprati e rettificati che lavorano in bagno d'olio chiuso
• Grande passaggio mandrino per serraggio di alberi e tubi di grande diametro
• Supporto mandrino di alta qualità con precarico per precisione sotto carichi radiali e assiali
• Dotazione di serie: mandrino 3 ganasce (ganasce dure reversibili), mandrino indipendente 4 ganasce e disco di serraggio di grande diametro
• Pannello di controllo intuitivo sul mandrino per semplice utilizzo
• Cambio avance con ampia scelta di filettature metriche e Whitworth

Dettagli prodotto — Supporto

• Supporto extra-largo progettato per assorbire alte forze di taglio
• Leva di comando e dado del carrello con bloccaggio automatico per la sicurezza
• Albero di battuta con quattro camme regolabili per arresto automatico dell'avanzamento longitudinale
• Preimpostazione delle posizioni per semplificare lavorazioni ripetitive sull'asse Z
• Finecorsa micrometrico per limiti di corsa precisi
• Giunto a slittamento centrale sul carro per regolazione agevole dell'avanzamento automatico
• Calibro filetti e supporto per semplificare maschiatura interrotta e filetti multi-spirale
• Slitta superiore orientabile con ampia scala di facile lettura
• Grande schermo di protezione orientabile sul carrello per protezione operatore e pulizia area di lavoro
• Sistema di lubrificazione centralizzato al supporto per alimentare le guide e facilitare la manutenzione

Dettagli prodotto — Contropunta

• Cannotto dotato di scala robusta e ben leggibile
• Lunga corsa del cannotto per operazioni complesse di foratura e centratura
• Regolazione laterale per lavorare alberi conici tra punte

Accessori (in dotazione / standard)

• Mandrino autocentrante 3 ganasce Ø 315 mm (con un set di ganasce dure)
• Mandrino indipendente 4 ganasce Ø 350 mm (con un set di ganasce dure)
• Piastra Ø 450 mm
• Contropunte e lunette fisse/rotanti per pezzi lunghi
• Indicatori di posizione 3 assi X.Pos 3.2
• Sistema portautensili a cambio rapido con cartucce
• Sistema di raffreddamento
• Finecorsa longitudinale micrometrico
• Calibro filetti
• Boccole riduzione, punte vive/fisse, protezioni, copri-mandrino, pedale freno
• Lampada di lavoro, kit completo utensili e manuale d'uso
