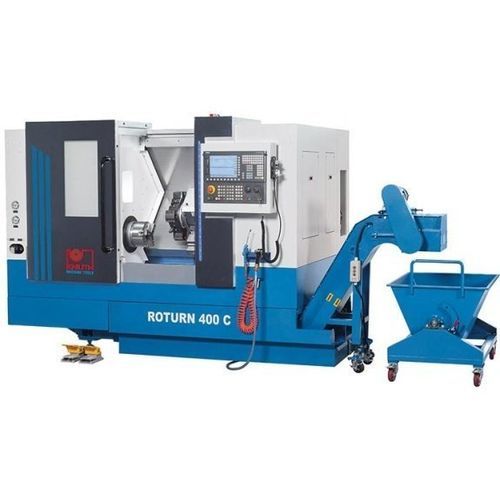

Tornio CNC Roturn 400 C

orizzontale2 assicon bancale inclinato

Descrizione
Il ROTURN 400 C è un tornio di produzione CNC a bancale inclinato con controllo Siemens 828 D Basic. Presenta una torretta portautensili a 8 posizioni, un mandrino principale da 15 kW (20 CV), un mandrino idraulico 3 griffe con foro passante e una contropunta con cannotto idraulico di 85 mm di corsa. In dotazione di serie sono inclusi il convogliatore a nastro articolato (flat-top) e un impianto di raffreddamento ad alte prestazioni.

Punti salienti

• Motore mandrino principale 15 kW
• Torretta 8 posizioni
• Mandrino idraulico 3 griffe Ø 200 mm con foro passante
• Controllo Siemens 828 D Basic
• Convogliatore trucioli e impianto refrigerante inclusi

Progettazione macchina

• Telaio pesante con bancale inclinato per elevata rigidità e efficace asportazione trucioli
• Guide lineari di precisione sugli assi X e Z per stabilità e precisione sotto carico
• Area di lavoro carenata con ampia porta scorrevole per accesso facilitato
• Lubrificazione centralizzata automatica per alimentazione affidabile delle guide

Mandrino

• Velocità max mandrino: 3.000 min⁻¹ (Roturn 400 C)
• Potenza motore: 15 / 11 kW
• Attacco mandrino: A2-6
• Foro mandrino: 62 mm (46 mm con barra di trazione)

Utensili e torretta

• Torretta 8 posizioni per rapido e preciso cambio utensile
• Dimensioni codolo utensile: 25 x 25 mm
• Diametro montaggio barra di alesaggio: 40 mm

Contropunta

• Cono contropunta: 5 MT
• Diametro cannotto: 88 mm
• Corsa cannotto (idraulica): 85 mm

Dotazione standard (selezione)

• Controllo Siemens 828 D Basic
• Mandrino idraulico 3 griffe Ø 200 mm con foro passante
• Contropunta idraulica
• Lubrificazione centralizzata automatica
• Convogliatore trucioli flat-top e carrello
• Impianto refrigerante con pistola di lavaggio
• Lampada LED, manuale d’uso e attrezzi

Altre caratteristiche funzionali

• Avanzamento rapido asse X: 16.000 mm/min
• Avanzamento rapido asse Z: 20.000 mm/min
• Pompa refrigerante: 0,18 kW

Dimensioni / Peso

• Dimensioni (L x W x H): 3,8 m x 1,87 m x 1,91 m
• Peso: 3.340 kg

Specifiche tecniche (estratto)
Area di lavoro
Lunghezza pezzo max.: 430 mm
Altezza punte: 200 mm
Ø max tornitura su bancale: 400 mm
Ø tornitura su carrello: 250 mm

Corsa
Corsa asse X: 200 mm
Corsa asse Z: 450 mm

Mandrino
Ø mandrino: 200 mm
Campo di velocità: 50 min⁻¹ - 3.000 min⁻¹
Attacco mandrino: A2-6
Foro mandrino: 62 mm (46 mm con barra di trazione)

Utensili
Posizioni utensili: 8
Codolo utensile: 25 x 25 mm
Diametro portabareno: 40 mm

Contropunta
Cono: 5 MT
Diametro cannotto: 88 mm
Corsa: 85 mm

Potenze
Potenza motore principale: 15 / 11 kW
Pompa refrigerante: 0,18 kW
