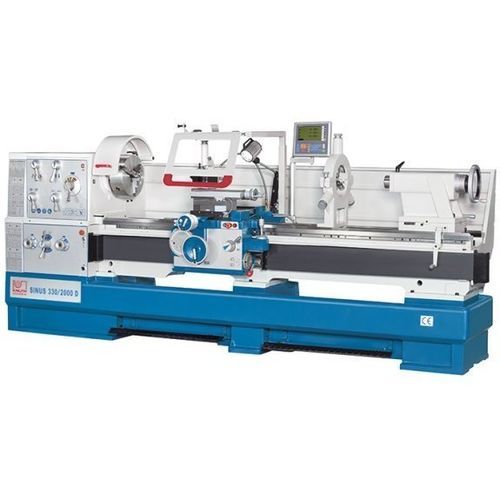

Tornio manuale Sinus 400/1500 D

orizzontale2 assiuniversale

Product overview
Sinus D è la serie più grande nel segmento dei torni universali. Il progetto segue una disposizione classica basata su un pesante bancale monoblocco fuso. La trasmissione di potenza tra motore e mandrino avviene tramite una frizione multidisco manuale. Funzioni integrate come il ponte rimovibile, gli avanzamenti rapidi e il dispositivo per tornitura conica consentono soluzioni opzionali per la lavorazione di pezzi lunghi o flange di grandi dimensioni.

Highlights

• Bancale monoblocco in ghisa per maggiore rigidità
• Testa mandrino robusta con cuscinetti di grande diametro
• Avanzamento rapido su 2 assi per posizionamenti rapidi
• Accessorio per tornitura conica per applicazioni aggiuntive
• Sistemi di protezione e controllo delle sovraccariche

Machine bed
Stabilità massima: la macchina è costruita su un bancale pesante e di generose dimensioni con basamento monoblocco fuso per ridurre efficacemente le vibrazioni.
Precisione duratura: le guide del bancale sono temprate per induzione e rettificate (>HB 400) per garantire precisione nel tempo e basso usura.

Headstock and feed gear
Precisione sotto carico: la testa motrice assicura elevata accuratezza e scorrevolezza anche in passate impegnative.
Ampio passaggio mandrino: alesaggio mandrino 105 mm, idoneo per alberi e tubazioni lunghe.
Azionamento comprovato: frizione meccanica multidisco per avviamento morbido del mandrino, ideale per pezzi pesanti.

Support
Riduzione dei tempi non produttivi: il supporto può essere spostato in avanzamento rapido sia in direzione longitudinale che trasversale per aumentare la produttività.
Protezione operatore: protezione integrata contro sovraccarichi per la barra di avanzamento e la vite madre per evitare danni da uso errato o collisioni.
Design protetto: la vite madre è coperta per minimizzare l'usura dovuta a trucioli e sporco.

Tailstock
Cannello della contropunta con scala robusta e facile da leggere.
Lunga corsa del cannello per operazioni complesse di foratura e centratura.
Regolazione laterale della contropunta per la lavorazione di alberi conici tra punte.

Equipment and accessories (standard items included)

• Sistema di lubrificazione centralizzato sul carrello per tutte le guide
• Dispositivo per tornitura conica fornito di serie (consente coni lunghi/slanciati con avanzamento longitudinale automatico)
• Rapida conversione tra tornitura cilindrica e conica senza regolare la slitta superiore o la contropunta
• Pedale del freno
• Grande pannello anti-spruzzo posteriore
• Illuminazione LED integrata nella copertura del carrello
• Torretta portautensili multifunzione a cambio rapido con cartuccia
• Lunetta fissa e lunetta a seguire incluse (per pezzi lunghi)
• Indicatori di posizione di ultima generazione forniti di serie
• Sistema di raffreddamento e kit utensili inclusi

Technical specs (summary)
Modello: Sinus 400/1500 D
Area di lavoro — Lunghezza pezzo (max.): 1.500 mm
Ø tornibile su bancale: 800 mm
Ø tornibile su carrello: 570 mm
Ø senza ponte: 1.035 mm
Lunghezza ponte: 330 mm
Larghezza bancale: 400 mm
Corsa — Corsa asse X: 420 mm
Corsa asse Z1: 230 mm
Inclinazione slitta superiore: 70°
Mandrino — Velocità mandrino: 25 1/min - 1.600 1/min
Foro mandrino: 105 mm
Attacco mandrino: D1-8
Cono mandrino: ø 113 mm / 1:20
Avanzamenti rapidi — Avanzamento rapido X: 2.000 mm/min
Avanzamento rapido Z: 4.000 mm/min
Avanzamenti — Avanzamento X: 0,022 mm/giro - 0,74 mm/giro ; Avanzamento Z: 0,044 mm/giro - 1,48 mm/giro
Filettature — Metrica: 0,45 mm - 120 mm ; Diametrale: 0,88 DP - 160 DP ; Modulo: 0,25 mm - 60 mm ; Whitworth: (54) 7/16 - 80 TPI
Contropunta — Diametro cannello: 90 mm
Cono contropunta: 5 MT
Corsa cannello: 235 mm
Regolazione trasversale: ± 11 mm
Potenza — Potenza motore principale: 7,5 kW
Dimensioni e peso — Dimensioni (L x W x H): 3,24 m x 1,14 m x 1,91 m
Peso: 3.220 kg
