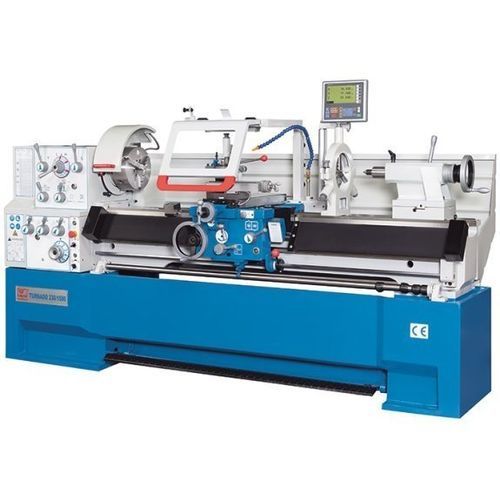

Tornio convenzionale Turnado 230/1500

orizzontale3 assiCamlock D1-6

Descrizione
La serie Turnado è la versione moderna del tornio convenzionale, progettata per officine e produzioni in piccoli lotti. Le macchine combinano bancale monopezzo in ghisa, motore principale potente e ampia possibilità di accessori. L'equipaggiamento di serie comprende indicatore di posizione su 3 assi e sistema portautensili a cambio rapido; una vasta gamma di accessori consente l'adattamento a specifiche esigenze produttive.

Punti di forza

• Struttura classica e rigida con bancale pesante monopezzo
• Altezza punte 230 mm e diametro tornibile oltre il bancale 460 mm
• Lunghezza pezzo max 1.500 mm e ponte rimovibile per grandi diametri
• Indicatore di posizione 3 assi e finecorsa longitudinali regolabili
• Dotazione di serie completa

Specifiche tecniche (tabelle)
Area di lavoro
Lunghezza pezzo (max): 1.500 mm
Diametro tornitura sul bancale: 460 mm
Diametro tornitura sul carrello: 274 mm
Diametro tornitura sul ponte: 690 mm
Lunghezza del ponte: 155 mm
Larghezza bancale: 300 mm
Altezza punte: 230 mm

Dettagli
Dotazione: con indicatore di posizione

Corse
Corsa asse X: 285 mm
Corsa asse Z1: 128 mm
Angolo di oscillazione del carro superiore: ± 52°

Testa mandrino
Velocità mandrino: (12) 25 - 2.000 1/min
Foro mandrino: 58 mm
Attacco mandrino: Camlock D1-6
Cono mandrino: 6 MT

Avanzamenti
Avanzamento asse X: 0,014 mm/giro - 0,784 mm/giro
Avanzamento asse Z: 0,031 mm/giro - 1,7 mm/giro

Filettatura
Filettatura metrica: 0,1 mm - 14 mm
Diametrale: (50) 4-112 DP
Modulo: 0,1 mm - 7 mm
Whitworth: (60) 2-112 TPI

Contropunta
Diametro cannotto: 60 mm
Cono cannotto: 4 MT
Corsa cannotto: 120 mm
Regolazione trasversale: ± 13 mm

Potenza
Potenza motore principale: 5,5 kW

Misure e pesi
Dimensioni (L x P x H): 2,75 m x 1,08 m x 1,34 m
Peso: 1.970 kg

Dettagli prodotto

• Bancale: Bancale in ghisa monopezzo con nervature profonde, testa mandrino rigida e telaio massiccio per una base stabile e precisione duratura. Ponte rimovibile per pezzi corti di grande diametro.
• Testa mandrino / trasmissione: Riduttore multistadio, ingranaggi e alberi temprati e rettificati in bagno d'olio per elevata coppia e affidabilità. Ampio foro mandrino per alberi e tubi; mandrini e disco di serraggio inclusi. Pannello di comando ergonomico sulla testa mandrino.
• Carrello: Carrello extra-largo per sostenere elevate forze di taglio. Leve di comando con interblocco di sicurezza, finecorsa micrometrico, frizione a slittamento per avanzamento automatico e lubrificazione centralizzata dei guide.
• Contropunta: Cannotto con scala leggibile e lunga corsa per forature e centrature impegnative; regolazione laterale per alberi conici.
• Accessori (di serie): Pedale freno, paraspruzzi posteriore, illuminazione LED integrata, sistema portautensili a cambio rapido con cartuccia, lunette fisse e mobili, indicatori di posizione ultima generazione, impianto di raffreddamento e set utensili.

caratteristiche / specificazioni tecniche

• Modello: Turnado 230/1500
• Lunghezza pezzo (max): 1.500 mm
• Diametro tornitura sul bancale: 460 mm
• Diametro sul carrello: 274 mm
• Altezza punte: 230 mm
• Velocità mandrino: (12) 25 - 2.000 1/min
• Foro mandrino: 58 mm
• Attacco mandrino: Camlock D1-6
• Cono mandrino: 6 MT
• Motore principale: 5,5 kW
• Dimensioni (L×P×H): 2,75 m × 1,08 m × 1,34 m
• Peso: 1.970 kg
