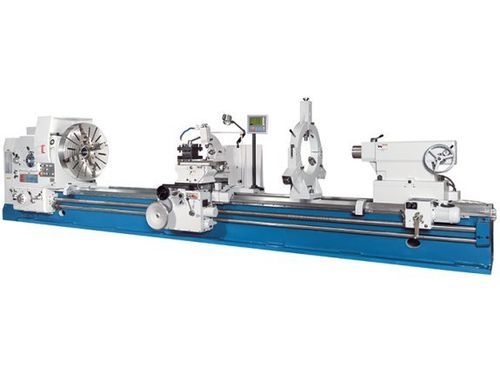

Tornio convenzionale DL E Heavy 800/5000

orizzontale3 assiper pezzi lunghi

Descrizione del prodotto
Il DL E Heavy 800/5000 è un tornio convenzionale pesante progettato per torniture di diametri molto grandi e per pezzi di notevole lunghezza. Consente lavorazioni fino a 5.000 mm di lunghezza del pezzo (varianti fino a 8.000 mm) e Ø di tornitura sul bancale fino a 1.600 mm. Il bancale largo e fortemente nervato sostiene carichi elevati; i gruppi di trasmissione separati permettono un controllo preciso del mandrino e delle avanzamenti.

Punti salienti

• Distanza tra le punte della serie fino a 8.000 mm
• Ø tornibile sul bancale: 1.600 mm
• Foro mandrino: 130 mm (ISO A2-15)
• Potenza motore principale: 22 kW
• Indicatore di posizione a 3 assi montato

Area di lavoro

• Lunghezza pezzo (max.): 5.000 mm
• Ø tornitura sul bancale: 1.600 mm
• Ø tornitura sul carrello: 1.280 mm
• Peso max. pezzo (tra le punte): 6.000 kg
• Peso max. pezzo (mandrino): 1.500 kg
• Larghezza bancale: 970 mm

Corsa

• Corsa asse X: 820 mm
• Corsa asse Z: 4.800 mm
• Corsa asse Z1: 200 mm
• Angolo di rotazione slitta superiore: ± 180°

Mandrino

• Velocità mandrino (destra): 2,5 – 250 rpm
• Velocità mandrino (sinistra): 3,15 – 250 rpm
• Foro mandrino: 130 mm
• Attacco mandrino: ISO A2-15

Avanzamento rapido

• Avanzamento rapido X: 1.870 mm/min
• Avanzamento rapido Z: 3.740 mm/min

Avanzamenti

• Avanzamento X: 0,064 – 12 mm/giro
• Avanzamento Z: 0,032 – 6 mm/giro
• Avanzamento Z1: 0,016 – 3 mm/giro

Filettatura

• Filettatura metrica: 1 – 120 mm
• Filettatura diametrale/pollici: (42) 30 – 1/4 DP
• Modulo: 0,5 – 60 mm
• Whitworth: (48) 0,5 – 60 TPI

Contropunta

• Diametro cannello: 160 mm
• Cono cannello: metrico 80
• Corsa cannello: 300 mm
• Regolazione trasversale: ± 2,5 mm

Potenza di azionamento

• Potenza motore principale: 22 kW

Dimensioni e peso

• Dimensioni (L x A x H): 8,04 m x 2,06 m x 2,23 m
• Peso macchina: circa 16.200 kg

Dotazione di serie

• Indicatore posizione 3 assi montato
• Mandrino 4 ganasce Ø 1.400 mm
• Sistema di refrigerazione
• Lunetta fissa 220–630 mm
• Contropunta motorizzata
• Lampada LED di lavoro
• Punte di centraggio e boccole di riduzione
• Bulloni di fondazione e lubrificazione centralizzata
• Attrezzi di servizio e manuale d'uso

Specifiche tecniche (elementi chiave)

• Modello / serie: DL E Heavy 800/5000
• Lunghezza pezzo max. (modello): 5.000 mm (varianti fino a 8.000 mm)
• Ø tornitura sul bancale: 1.600 mm
• Foro mandrino: 130 mm (ISO A2-15)
• Motore principale: 22 kW
• Avanzamenti rapidi X/Z: 1.870 / 3.740 mm/min
• Corse X/Z/Z1: 820 / 4.800 / 200 mm
• Peso macchina: ≈ 16.200 kg
• Peso max. pezzo tra i centri: 6.000 kg
