Tornio convenzionale DL E Heavy 800/3000

orizzontalea base pianaper pezzi lunghi

Presentazione

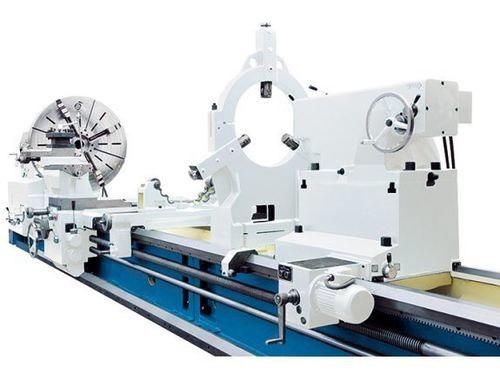

La serie DL E Heavy 800/3000 è un tornio convenzionale progettato per lavorare diametri di tornitura molto grandi e pezzi di notevole lunghezza. Supporta pezzi fino a 8.000 mm e diametri di tornitura superiori a 1.600 mm. Il bancale ampio e nervato in ghisa sopporta carichi elevati; il mandrino è azionato tramite una frizione multidisco regolabile e motori dedicati forniscono avanzamenti rapidi e posicionamento motorizzato della contropunta.

Punti salienti

• Distanza tra punte fino a 8.000 mm (capacità della serie)
• Foro mandrino 130 mm
• Potenza mandrino 22 kW
• Elevate velocità di avanzamento rapido in X e Z
• Indicatore di posizione a 3 assi montato di serie

Specifiche tecniche — Area di lavoro
Lunghezza pezzo (max): 3.000 mm
Ø tornitura su bancale: 1.600 mm
Ø tornitura su carrello: 1.280 mm
Peso pezzo (max): 6.000 kg
Larghezza bancale: 970 mm
Peso max tra punte: 6.000 kg
Peso max su mandrino: 1.500 kg

Specifiche tecniche — Corse
Corsa asse X: 820 mm
Corsa asse Z: 2.800 mm
Corsa asse Z1: 200 mm
Angolo di rotazione slitta superiore: ±180°

Specifiche tecniche — Mandrino
Velocità mandrino (destra): 2,5 1/min - 250 1/min
Velocità mandrino (sinistra): 3,15 1/min - 250 1/min
Foro mandrino: 130 mm
Attacco mandrino: ISO A2-15

Specifiche tecniche — Avanzamento rapido
Avanzamento rapido X: 1.870 mm/min
Avanzamento rapido Z: 3.740 mm/min

Specifiche tecniche — Avanzamenti
Avanzamento X: 0,064 mm/giro - 12 mm/giro
Avanzamento Z: 0,032 mm/giro - 6 mm/giro
Avanzamento Z1: 0,016 mm/giro - 3 mm/giro

Specifiche tecniche — Filettatura
Filettatura metrica: 1 mm - 120 mm
Filettatura diametrale: (42) 30 - 1/4 DP
Modulo: 0,5 mm - 60 mm
Whitworth: (48) 0,5 - 60 TPI

Specifiche tecniche — Contropunta
Diametro camicia contropunta: 160 mm
Cono contropunta: metriche 80
Corsa camicia: 300 mm
Regolazione trasversale: ±2,5 mm

Specifiche tecniche — Potenza
Potenza motore principale: 22 kW

Specifiche tecniche — Dimensioni e peso
Dimensioni (L x P x A): 6,04 m x 2,06 m x 2,23 m
Peso: 12.900 kg

Equipaggiamento standard (estratto)

• Indicatore di posizione 3 assi X.Pos 3.2 (montato)
• Mandrino a piastra 4 ganasce Ø 1.400 mm
• Sistema di raffreddamento
• Lunetta fissa 220–630 mm
• Contropunta motorizzata
• Lampada di lavoro LED, punte di centraggio, bussola riduttrice
• Bulloni di fondazione, lubrificazione centralizzata, utensili e manuale

Dettagli aggiuntivi (funzionali / progettazione)

• Struttura in ghisa nervata per ridurre vibrazioni
• Guide rettificate e temprate per induzione
• Frizione a dischi robusta per l'azionamento del mandrino
• Motore separato per avanzamenti rapidi in X e Z
• Joystick di comando avanzamenti montato sul supporto
• Posizionamento motorizzato della contropunta (≥ 3.000 mm distanza tra punte)
• Cuscinetti mandrino sovradimensionati e frizione di sovraccarico in scatola

Caractéristiques / spécifications techniques

• Modello: DL E Heavy 800/3000
• Lunghezza pezzo (max): 3.000 mm
• Ø tornitura su bancale: 1.600 mm
• Foro mandrino: 130 mm; attacco ISO A2-15
• Potenza motore: 22 kW
• Avanzamenti rapidi X/Z: 1.870 / 3.740 mm/min
• Peso macchina: 12.900 kg
