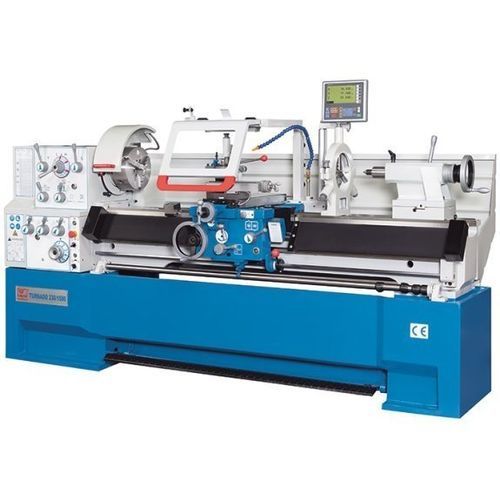

Tornio convenzionale Turnado 230/1000

orizzontale3 assiuniversale

Descrizione
Il Turnado 230/1000 è un tornio universale convenzionale progettato per operazioni di tornitura, foratura e filettatura. Integra un bancale monopezzo in ghisa, indicatore di posizione a 3 assi e un ampio foro mandrino per alberi e tubi. La macchina è fornita con un pacchetto di dotazioni di serie per le esigenze tipiche di officina.

Caratteristiche principali

• Tornio universale con altezza punte 230 mm e lunghezza tra punte 1.000 mm
• Bancale monopezzo in ghisa con guide prismatiche temprate e rettificate
• Indicatore di posizione 3 assi in modalità assoluta e incrementale
• Foro mandrino 58 mm e attacco Camlock D1-6
• Motore 5,5 kW; gamma velocità mandrino 25–2.000 1/min

Bancale macchina

• Bancale pesante con nervature e telaio monopezzo in ghisa per una base stabile nelle lavorazioni di precisione
• Ponte rimovibile per lavorare pezzi corti di grande diametro
• Guide prismatiche rettificate e temprate per precisione duratura

Testa mandrino / trasmissione avanzamento

• Riduttore multistadio e motore principale 5,5 kW per la coppia richiesta su ampia gamma di velocità
• Ingranaggi e alberi temprati e rettificati, funzionanti in bagno d’olio chiuso
• Ampio foro mandrino e supporto mandrino per stabilità sotto carichi radiali/assiali
• Dotazione di serie: mandrino autocentrante a 3 griffe (morse dure reversibili), mandrino a 4 griffe indipendente e disco di serraggio grande
• Trasmissione avanzamento con numerose filettature metriche e Whitworth

Carrello

• Carrello extra largo per sopportare elevate forze di taglio
• Leva di selezione avanzamenti e vite madre con bloccaggio di sicurezza automatico
• Finecorsa con quattro camme regolabili per arresto automatico dell’avanzamento longitudinale
• Finecorsa micrometrico e posizioni preregolate per semplificare i cicli ripetitivi
• Lubrificazione centralizzata sul carrello per tutte le guide
• Grande carter di protezione orientabile sul carrello per sicurezza e pulizia dell’area di lavoro

Contropunta

• Cannotto con scala leggibile e corsa 120 mm per forature profonde e centrature
• Regolazione laterale ±13 mm per lavorazione di alberi conici tra punte

Accessori (di serie)

• Freno a pedale e grande paraspigoli posteriore
• Lampada LED integrata nel carter del carrello
• Sistema portautensili a cambio rapido con cartuccia
• Lunetta fissa e lunetta portata per pezzi lunghi
• Sistema di raffreddamento e kit utensili di base inclusi
• Indicatore di posizione 3 assi di ultima generazione fornito di serie

Specifiche tecniche

• Area lavoro: lunghezza pezzo max 1.000 mm; diametro tornibile sul bancale 460 mm; diametro sul carrello 274 mm; diametro sul ponte 690 mm; lunghezza ponte 155 mm; larghezza bancale 300 mm; altezza punte 230 mm
• Corse: asse X 285 mm; asse Z1 128 mm; inclinazione slitta superiore ±52°
• Mandrino: velocità (12) 25–2.000 1/min; foro mandrino 58 mm; attacco Camlock D1-6; cono mandrino 6 MT
• Avanzamenti: X 0,014–0,784 mm/giro; Z 0,031–1,7 mm/giro
• Filettature: metrico 0,1–14 mm; diametrale (50) 4–112 DP; modulo 0,1–7 mm; Whitworth (60) 2–112 TPI
• Contropunta: diametro cannotto 60 mm; cono 4 MT; corsa cannotto 120 mm; traslazione ±13 mm
• Potenza: motore principale 5,5 kW
• Dimensioni & peso: 2,2 m x 1,08 m x 1,34 m (L x P x H); peso 1.720 kg
