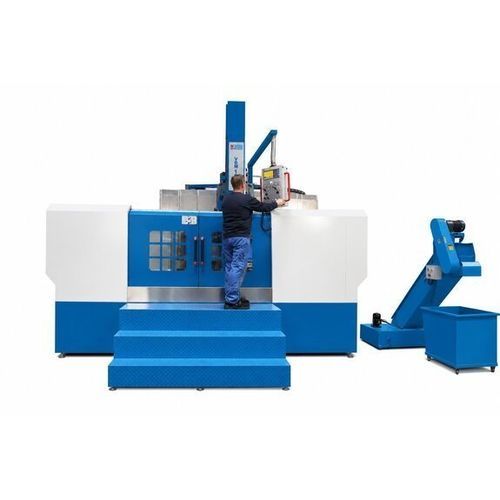

Tornio convenzionale VDM 1600 S

verticale3 assibackgear

Overview
Il VDM 1600 S è un tornio verticale convenzionale progettato per la lavorazione di pezzi di grande diametro e peso, con carico e scarico facilitati. Dispone di azionamento di avanzamento a servomotore ad alto coppia, bloccaggio idraulico della traversa e un mandrino con riduttore per asportazioni pesanti. È disponibile un supporto laterale con avanzamento indipendente per la lavorazione dei contorni esterni. L’indicatore di posizione a 3 assi è fornito di serie per garantire precisione.

Highlights

• Facile allestimento e accesso tramite gru e carrello elevatore
• Avanzamento a variazione continua tramite servomotore
• Lungo braccio verticale rigido con guide temprate
• Supporto laterale con avanzamento indipendente per contorni esterni
• Cambio riduttore per elevata coppia al mandrino

Working area
Diametro di rotazione (max.): 1.600 mm
Diametro di tornitura — portautensile superiore: 1.600 mm
Diametro di tornitura — portautensile laterale: 1.400 mm
Altezza di lavorazione (max.): 1.000 mm
Orientabilità portautensile superiore: ± 30°
Lunghezza pezzo (max.): 1.000 mm
Peso pezzo (max.): 5.000 kg

Travels
Corsa asse X1 carrello superiore: 915 mm
Corsa asse Z1 carrello superiore: 800 mm
Corsa traverse asse W: 650 mm
Corsa asse X2 carrello laterale: 630 mm
Corsa asse Z2 carrello laterale: 900 mm

Headstock
Gamma di velocità: 5 1/min - 160 1/min
Coppia mandrino (max.): 25.000 Nm
Diametro tavola rotante: 1.400 mm

Rapid feed
Avanzamento rapido carrello superiore: 1.800 mm/min
Avanzamento rapido carrello laterale: 1.800 mm/min

Feed
Velocità avanzamento asse X: 0,8 mm/min - 86 mm/min
Velocità avanzamento asse Z: 0,8 mm/min - 86 mm/min
Velocità avanzamento asse W: 440 mm/min

Tooling
Portautensile: 30 mm x 40 mm
Peso utensile (max.): 50 kg

Drive capacity
Potenza motore principale: 30 kW
Potenza motore asse X: 4,7 kW
Potenza motore asse Z: 4,7 kW

Measures and weights
Dimensioni (L x P x H): 6,5 m x 4,2 m x 5 m
Peso: 12.500 kg

Technical specifications

• Modello: VDM 1600 S
• Diametro rotazione max.: 1.600 mm
• Altezza lavorazione max.: 1.000 mm
• Peso pezzo max.: 5.000 kg
• Coppia mandrino max.: 25.000 Nm
• Motore principale: 30 kW
• Azionamento servomotore per avanzamenti a variazione continua
• Bloccaggio idraulico della traversa
• Supporto laterale con avanzamento indipendente (X2/Z2)
• Corsa: X1 915 mm / Z1 800 mm / W 650 mm / X2 630 mm / Z2 900 mm
• Avanzamento rapido: 1.800 mm/min (carrello superiore/laterale)
