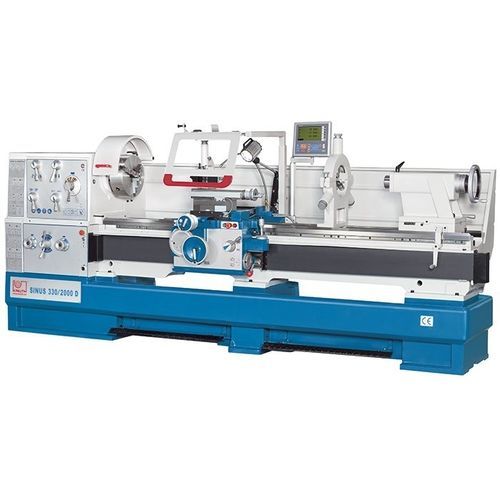

Tornio convenzionale Sinus 400/2000 D

orizzontaleD1-8per pezzi lunghi

Panoramica
Sinus D è la serie più grande nel segmento dei torni convenzionali. La costruzione si basa su un bancale monoblocco in ghisa pesante e su una frizione multidisco meccanica tra motore e mandrino. Il ponte rimovibile, le traslazioni rapide e il dispositivo per la tornitura conica consentono la lavorazione di pezzi lunghi e grandi flange.

Caratteristiche principali

• Bancale monopezzo in ghisa per elevata rigidità
• Testa mandrino massiccia con grandi cuscinetti e alesaggio mandrino 105 mm
• Avanzamento rapido su assi X e Z per ridurre i tempi non produttivi
• Dispositivo per tornitura conica incluso per estendere le applicazioni
• Protezioni e funzioni di sicurezza integrate

Dettagli prodotto

• Bancale macchina: Basamento monoblocco in ghisa pesante; guide del bancale temprate per induzione e rettificate per precisione duratura e ridotto consumo.
• Testa mandrino e cambio avanzamenti: Struttura robusta per elevata precisione e marcia regolare sotto carico; alesaggio mandrino 105 mm; frizione multidisco meccanica per avviamenti controllati.
• Carrello: Lunetta scorrevole con traslazione rapida longitudinale e trasversale per ridurre i tempi ausiliari; protezione da sovraccarichi e copertura della vite madre per minimizzare contaminazioni.
• Contropunta: Cannotto lungo (235 mm) con scala leggibile e regolazione laterale per lavori conici e forature profonde.
• Dotazione e accessori: Lubrificazione centralizzata sul carrello; dispositivo per tornitura conica di serie; porta-utensili a cambio rapido con cartuccia; lunetta fissa e mobile incluse; grande protezione posteriore anti-spruzzo; illuminazione LED integrata; impianto di raffreddamento e utensili operativi forniti.

Specifiche tecniche (tabelle selezionate)
Area di lavoro
Lunghezza pezzo (max.): 2.000 mm
Diametro di tornitura sul bancale: 800 mm
Diametro su carrello: 570 mm
Diametro senza ponte: 1.035 mm
Lunghezza ponte: 330 mm
Larghezza bancale: 400 mm

Corse
Corsa asse X: 420 mm
Corsa asse Z1: 230 mm
Angolo slitta superiore: 70°

Mandrino
Velocità mandrino: 25 1/min - 1.600 1/min
Alesaggio mandrino: 105 mm
Attacco mandrino: D1-8
Cone mandrino: ø 113 mm / 1:20

Avanzamenti rapidi
Avanzamento rapido X: 2.000 mm/min
Avanzamento rapido Z: 4.000 mm/min

Avanzamenti
Avanzamento X: 0,022 mm/giro - 0,74 mm/giro
Avanzamento Z: 0,044 mm/giro - 1,48 mm/giro

Filettatura
Filettatura metrica: 0,45 mm - 120 mm
Diametrale: 0,88 DP - 160 DP
Modulo: 0,25 mm - 60 mm
Whitworth: (54) 7/16 - 80 TPI

Contropunta
Diametro cannotto: 90 mm
Cone contropunta: 5 MT
Corsa cannotto: 235 mm
Regolazione trasversale: ± 11 mm

Potenza azionamento
Potenza motore principale: 7,5 kW

Dimensioni e peso
Dimensioni (L x W x H): 3,74 m x 1,14 m x 1,91 m
Peso: 3.500 kg

Caratteristiche / dati tecnici

• Modello: Sinus 400/2000 D
• Categoria: Tornio convenzionale
• Lunghezza pezzo (max.): 2.000 mm
• Diametro su bancale: 800 mm
• Diametro su carrello: 570 mm
• Larghezza bancale: 400 mm
• Corsa X: 420 mm
• Corsa Z1: 230 mm
• Intervallo velocità mandrino: 25 - 1.600 1/min
• Alesaggio mandrino: 105 mm
• Attacco mandrino: D1-8
• Cone mandrino: ø 113 mm / 1:20
• Avanzamenti rapidi X/Z: 2.000 / 4.000 mm/min
• Intervalli di avanzamento X/Z: 0,022–0,74 mm/giro / 0,044–1,48 mm/giro
• Gamma filettature: metrica 0,45–120 mm; diametrale 0,88–160 DP; modulo 0,25–60 mm; Whitworth (54) 7/16–80 TPI
• Diametro/corsa cannotto: 90 mm / 235 mm
• Potenza motore principale: 7,5 kW
• Dimensioni (L×W×H): 3,74 m × 1,14 m × 1,91 m
• Peso: 3.500 kg
