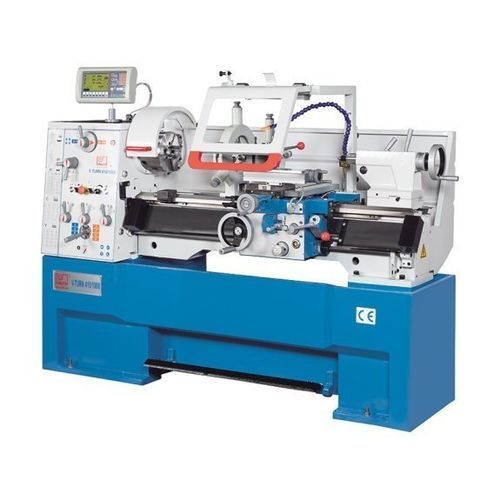

Tornio ad azionamento manuale V-Turn 410/1000
orizzontale3 assiCamlock D1-6

Tornio ad azionamento manuale - V-Turn 410/1000 - Knuth Machine Tools - orizzontale / 3 assi / Camlock D1-6
Tornio ad azionamento manuale - V-Turn 410/1000 - Knuth Machine Tools - orizzontale / 3 assi / Camlock D1-6
Tornio ad azionamento manuale - V-Turn 410/1000 - Knuth Machine Tools - orizzontale / 3 assi / Camlock D1-6 - immagine - 2
Tornio ad azionamento manuale - V-Turn 410/1000 - Knuth Machine Tools - orizzontale / 3 assi / Camlock D1-6 - immagine - 3
Tornio ad azionamento manuale - V-Turn 410/1000 - Knuth Machine Tools - orizzontale / 3 assi / Camlock D1-6 - immagine - 4
Tornio ad azionamento manuale - V-Turn 410/1000 - Knuth Machine Tools - orizzontale / 3 assi / Camlock D1-6 - immagine - 5
Tornio ad azionamento manuale - V-Turn 410/1000 - Knuth Machine Tools - orizzontale / 3 assi / Camlock D1-6 - immagine - 6
Tornio ad azionamento manuale - V-Turn 410/1000 - Knuth Machine Tools - orizzontale / 3 assi / Camlock D1-6 - immagine - 7
Tornio ad azionamento manuale - V-Turn 410/1000 - Knuth Machine Tools - orizzontale / 3 assi / Camlock D1-6 - immagine - 8
Tornio ad azionamento manuale - V-Turn 410/1000 - Knuth Machine Tools - orizzontale / 3 assi / Camlock D1-6 - immagine - 9
Tornio ad azionamento manuale - V-Turn 410/1000 - Knuth Machine Tools - orizzontale / 3 assi / Camlock D1-6 - immagine - 10
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Knuth Machine Tools

Caratteristiche

Tipo di comando
ad azionamento manuale
Orientazione del mandrino
orizzontale
Numero di assi
3 assi
Testa del mandrino
Camlock D1-6
Applicazioni
per produzione di pezzi piccoli, per pezzi piccoli
Prestazioni
potente, di precisione
Funzione combinata
filettatura
Diametro

380 mm
(14,96 in)

Velocità di rotazione

Max.: 3.000 rpm
(18.849,556 rad.min-1)

Min.: 30 rpm
(188,496 rad.min-1)

Corsa X

210 mm
(8 in)

Corsa Z

140 mm
(6 in)

Potenza nominale

5,5 kW
(7,5 hp)

Lunghezza totale

1.940 mm
(76 in)

Larghezza totale

1.000 mm
(39 in)

Altezza totale

1.320 mm
(52 in)

Peso

1.200 kg
(2.646 lb)

Descrizione

Descrizione
Il V-Turn 410/1000 è un tornio di precisione progettato per lavori di officina e piccole produzioni. Dotato di inverter e motore mandrino ad alte prestazioni, offre due gamme a variazione continua fino a 3.000 1/min e garantisce stabilità anche nelle lavorazioni con asportazioni più impegnative. La funzione integrata X-Pos di "velocità di taglio costante" regola automaticamente la velocità del mandrino durante la tornitura di faccia per mantenere la velocità di taglio e ottenere finiture confrontabili a quelle di torni CNC.

Punti salienti
  • Velocità di taglio costante (X-Pos)
  • Alta velocità mandrino e motore da 5,5 kW
  • Dotazione di serie completa
  • Cuscinetti di grande diametro NSK

Specifiche tecniche (tabelle)
Area di lavoro
Distanza tra punte: 1.000 mm
Altezza punte: 205 mm
Ø tornibile sul bancale: 380 mm
Ø tornibile sul ponte: 580 mm
Ø sul carrello: 255 mm
Lunghezza ponte: 250 mm
Larghezza bancale: 250 mm

Corsa
Corsa asse X: 210 mm
Corsa asse Z1: 140 mm
Inclinazione slitta superiore: ±45°

Mandrino principale
Gamma velocità alta: 550 1/min - 3.000 1/min
Gamma velocità bassa: 30 1/min - 550 1/min
Foro mandrino: 52 mm
Attacco mandrino: Camlock D1-6
Cono mandrino: 6 MT

Avanzamenti
Avanzamento asse X: 0,025 mm/giro - 0,85 mm/giro
Avanzamento asse Z: 0,05 mm/giro - 1,7 mm/giro

Filettatura
Filettatura metrica: (39) 0,2 - 14 mm
Filettatura diametrale: (21) 8 - 44 DP
Filettatura modulo: 0,3 mm - 3,5 mm
Filettatura Whitworth: (45) 2 - 72 TPI

Contropunta
Diametro canotto: 50 mm
Cono contropunta: 4 MT
Corsa canotto: 120 mm
Regolazione trasversale: ±13 mm

Potenza azionamento
Potenza motore principale: 5,5 kW

Dimensioni e peso
Dimensioni (L x P x A): 1,94 m x 1,00 m x 1,32 m
Peso: 1.200 kg

Dettagli prodotto
  • Velocità di taglio costante: durante la tornitura di faccia la velocità del mandrino si adatta al diametro variabile del pezzo per mantenere la velocità di taglio e conseguire finiture comparabili a CNC
  • Bancale nervato monoblocco in ghisa per rigidità e durata
  • Guide larghe, temprate e rettificate per elevata precisione
  • Cuscinetti mandrino sovradimensionati per ottima concentricità
  • Ingranaggi e alberi del mandrino temprati e rettificati per funzionamento silenzioso
  • Motore mandrino 5,5 kW per asportazioni impegnative
  • Velocità mandrino a variazione continua: 30–550 e 550–3.000 rpm
  • Stop micrometrico e finecorsa torretta inclusi
  • Lubrificazione centralizzata integrata sul carrello per minima manutenzione
  • Indicatore posizione X.Pos a 3 assi con visualizzazione giri e funzioni ausiliarie, completamente montato
  • Freno elettromagnetico del mandrino a bassa manutenzione

Specifiche tecniche
  • Modello: V-Turn 410/1000
  • Manufacturer: KNUTH
  • Distanza tra punte: 1.000 mm
  • Ø tornibile su bancale: 380 mm
  • Foro mandrino: 52 mm (Camlock D1-6, 6 MT)
  • Velocità max mandrino: fino a 3.000 1/min (due gamme)
  • Motore principale: 5,5 kW
  • Corsa X: 210 mm • Corsa Z1: 140 mm
  • Corsa contropunta: 120 mm • Diametro canotto: 50 mm
  • Dimensioni: 1,94 m x 1,00 m x 1,32 m • Peso: 1.200 kg
