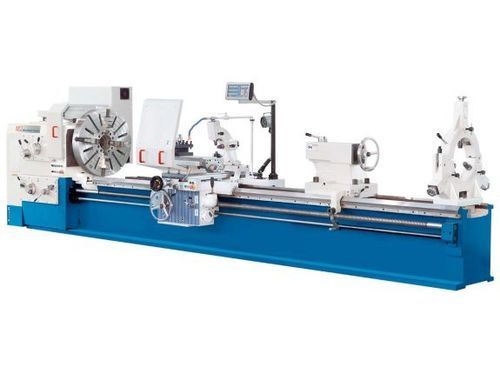

Tornio convenzionale DL S 515/1500

orizzontale3 assiA2-11

Descrizione
Il DL S 515/1500 è un tornio convenzionale progettato per pezzi di grande diametro e lunghezza. Adatto per pezzi fino a 1.500 mm (varianti della serie disponibili fino a 5.000 mm), dispone di bancale monoblocco ampio e fortemente nervato per sostenere carichi elevati e garantire rigidità.

Punti salienti

• Distanze tra punte nella serie fino a 5.000 mm
• Foro mandrino 100 mm (A2-11)
• Selezione velocità mandrino in 4 gradini
• Alte velocità di avanzamento rapido su X e Z
• Completo di indicatore di posizione su 3 assi montato

Dettagli principali

• Bancale monoblocco extra pesante, con nervature per elevata rigidità
• Guide temprate ad induzione e rettificate per precisione duratura
• Testa porta-mandrino massiccia con cuscinetti a rulli conici per stabilità sotto carico
• Cambio meccanico 4 marce manuale + azionamento con controllo di frequenza per regolazione precisa dei giri e alto torque
• Frizione multidisco regolabile per avviamento controllato del mandrino
• Joystick per avanzamenti X e Z montato sul supporto
• Frizione di sovraccarico regolabile nel carrello protegge la meccanica di avanzamento
• Carrello e slitta superiori progettati per alte forze di taglio

Display / Indicatori posizione

• Display chiaro e facilmente leggibile
• Funzioni orientate all'operatore e layout tastiera comodo
• Risoluzione: 0,01 / 0,005 mm
• Coordinate predefinite e mantenimento posizione a display spento
• Calcolo schema fori circolari e funzione calcolatrice
• Memoria per 10 utensili; commutazione raggio/diametro; conversione mm/pollici
• Visualizzazione separata e in modalità differenziale/cumulativa per Z0 (superiore) e Z1 (slitta)

Area di lavoro
Lunghezza pezzo (max.): 1.500 mm
Diametro tornibile su bancale: 1.000 mm
Diametro tornibile su carro: 720 mm
Diametro tornibile su ponte: 1.350 mm
Peso max. pezzo: 4.000 kg
Lunghezza ponte: 470 mm
Larghezza bancale: 600 mm

Corse
Corsa asse X: 520 mm
Corsa asse Z: 1.200 mm
Corsa asse Z1: 250 mm
Oscillazione slitta superiore: 90°

Mandrino principale
Velocità mandrino: 5 1/min - 630 1/min
Foro mandrino: 100 mm
Attacco mandrino: A2-11

Avanzamento rapido
Avanzamento rapido X: 1.800 mm/min
Avanzamento rapido Z: 3.640 mm/min

Avanzamenti
Velocità avanzamento X: 0,04 mm/min - 4,8 mm/min
Velocità avanzamento Z: 0,08 mm/min - 9,6 mm/min
Velocità avanzamento Z1: 0,02 mm/min - 2,4 mm/min

Portautensili
Dimensioni gambo utensile: 32 mm x 32 mm

Filettatura
Filettatura metrica: (53) 1-120 mm
Filettatura in pollici: (49) 30 - 1/4
Filettatura diametrale: (56) 60-0,5 DP
Filettatura modulo: (54) 0,5 - 60 mm

Contropunta
Diametro canotto contropunta: 120 mm
Cono contropunta: MT 6
Corsa canotto: 250 mm

Potenza
Potenza motore principale: 22 kW
Potenza motore pompa refrigerante: 0,15 kW
Potenza motore avanzamento: 1,1 kW
Assorbimento totale: 23 kVA

Dimensioni e peso
Dimensioni (L x P x H): 3,65 m x 1,50 m x 1,60 m
Peso: 5.600 kg
