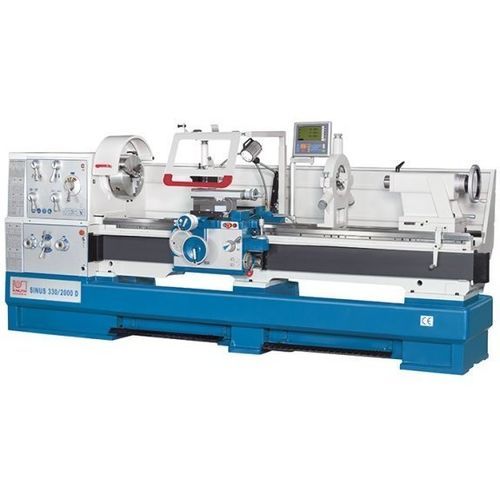

Tornio convenzionale Sinus 330/3000 D

orizzontale2 assiuniversale

Descrizione
Sinus D è la serie più ampia nel segmento dei torni universali. Il progetto segue uno schema convenzionale basato su un bancale monoblocco in ghisa massiccia. Il collegamento di potenza tra motore e mandrino avviene tramite una frizione multidisco manuale. Ponte rimovibile, avanzamenti rapidi e dispositivo per tornitura conica consentono la lavorazione di pezzi lunghi e flange di grandi dimensioni.

Punti salienti

• Bancale monopezzo in ghisa per elevata rigidità
• Testa mandrino massiccia con grandi cuscinetti
• Avanzamenti rapidi su due assi per rapido posizionamento
• Accessorio per tornitura conica incluso
• Funzioni di sicurezza complete

Dettagli prodotto
Bancale macchina

• Bancale pesante fuso in un unico pezzo per smorzare efficacemente le vibrazioni
• Guide del bancale temprate per induzione e rettificate per precisione durevole (>HB 400)

Testa mandrino e cambio avanzamenti

• Costruzione che garantisce elevata precisione e regolarità di funzionamento ad alte velocità di taglio
• Alesaggio mandrino 105 mm adatto a alberi lunghi e tubazioni
• Frizione meccanica multidisco per avviamento morbido del mandrino con pezzi pesanti

Carrello

• Carrello con avanzamento rapido longitudinale e trasversale per ridurre i tempi ausiliari
• Protezione integrata contro i sovraccarichi per barra di avanzamento e vite madre
• Vite madre coperta per ridurre l'usura da trucioli e sporco

Contropunta

• Cannotto con scala robusta e facilmente leggibile
• Lunga corsa del cannotto (235 mm) per forature e centrature impegnative
• Regolazione laterale della contropunta per lavorazioni di alberi conici (±12,5 mm)

Dotazione e accessori (standard / inclusi)

• Sistema di lubrificazione centralizzato sul carrello che alimenta tutte le guide
• Dispositivo per tornitura conica incluso per la realizzazione di coni esterni e interni lunghi con avanzamento longitudinale automatico
• Passaggio rapido tra tornitura cilindrica e conica senza regolare la slitta superiore o la contropunta
• Pedale freno standard
• Ampio schermo posteriore anti-spruzzo per mantenere pulita l'area di lavoro
• Illuminazione LED integrata nella copertura del carrello
• Sistema multifunzionale di porta-utensili a cambio rapido con cartuccia (standard)
• Lunetta fissa e lunetta mobile fornite di serie per pezzi lunghi
• Indicatori di posizione di ultima generazione inclusi
• Sistema di raffreddamento e set di utensili operativi inclusi

Specifiche tecniche

• Modello: Sinus 330/3000 D
• Area di lavoro — Lunghezza pezzo (max): 3.000 mm
• Area di lavoro — Ø tornitura sul bancale: 660 mm
• Area di lavoro — Ø tornitura sul carrello: 440 mm
• Area di lavoro — Ø senza ponte: 900 mm
• Area di lavoro — Lunghezza ponte: 320 mm
• Area di lavoro — Larghezza bancale: 400 mm
• Corse — Corsa asse X: 368 mm
• Corse — Corsa asse Z1: 230 mm
• Corse — Angolo di oscillazione slitta superiore: 45°
• Mandrino — Velocità mandrino: 25 1/min - 1.600 1/min
• Mandrino — Foratura mandrino: 105 mm
• Mandrino — Attacco mandrino: D1-8
• Mandrino — Cono mandrino: ø 113 mm / 1:20
• Avanzamento rapido — X: 2.000 mm/min
• Avanzamento rapido — Z: 4.000 mm/min
• Avanzamenti — X: 0,022 mm/giro - 0,74 mm/giro; Z: 0,044 mm/giro - 1,48 mm/giro
• Filettature — Metrica: 0,45 mm - 120 mm
• Filettature — Diametrale: 0,88 DP - 160 DP
• Filettature — Modulo: 0,25 mm - 60 mm
• Filettature — Whitworth: (54) 7/16 - 80 TPI
• Contropunta — Diametro cannotto: 90 mm; corsa cannotto: 235 mm; traslazione ±12,5 mm
• Potenza — Motore principale: 7,5 kW
• Dimensioni e peso — Dimensioni (L x W x H): 4,71 m x 1,23 m x 1,6 m
• Dimensioni e peso — Peso: 3.300 kg
