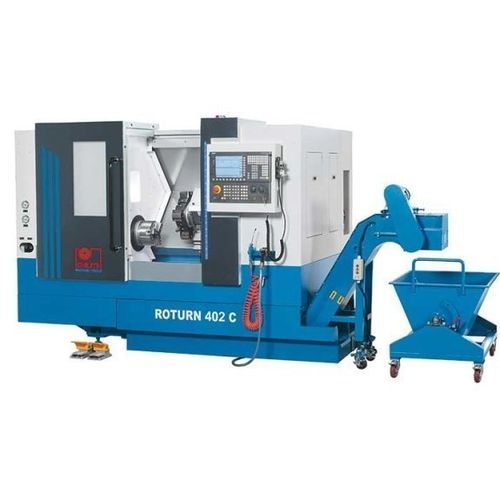

Tornio CNC Roturn 402 C

orizzontale2 assia banco inclinato

Panoramica
Questa macchina della serie ROTURN C è un tornio CNC compatto per produzioni in serie. Dotata del controllo Siemens SINUMERIK 828 D Basic, bancale inclinato, torretta a 8 posizioni e mandrino principale da 15 kW, include mandrino idraulico a 3 griffe con foro passante, contropunta con cannotto idraulico a corsa elevata, convogliatore di trucioli a cerniera e impianto di raffreddamento ad alte prestazioni.

Punti salienti

• Controllo Siemens SINUMERIK 828 D Basic
• Motore mandrino principale 15 kW
• Torretta a 8 posizioni
• Mandrino idraulico 3 griffe con foro (Ø250 mm)
• Convogliatore di trucioli e impianto di raffreddamento inclusi

Struttura macchina

• Telaio pesante con bancale inclinato per elevata rigidità e evacuazione efficiente dei trucioli
• Guide lineari di precisione sugli assi X e Z per precisione ripetibile sotto carico
• Area di lavoro chiusa con ampia porta scorrevole per accesso sicuro
• Lubrificazione centralizzata automatica delle guide

Mandrino

• Velocità massima mandrino: 2.000 rpm (Roturn 402 C); variante Roturn 400C fino a 3.000 rpm
• Potenza motore principale: 15 / 11 kW
• Attacco mandrino: A2-8
• Foro mandrino: 86 mm (74 mm con tubo di traino)

Cambiautensili

• Torretta a 8 posizioni per cambi utensile rapidi e precisi
• Diametro portabarella: Ø40 mm

Contropunta e ausiliari

• Cono contropunta: MT5
• Diametro cannotto: 88 mm; corsa cannotto: 85 mm (idraulica)
• Convogliatore di trucioli a superficie piana e carrello inclusi
• Scambiatore di calore per quadro elettrico; luce di lavoro LED

Dotazione standard (selezionata)

• Controllo Siemens SINUMERIK 828 D Basic
• Mandrino idraulico 3 griffe 250 mm con foro passante
• Contropunta idraulica
• Lubrificazione centralizzata automatica
• Convogliatore di trucioli a catena
• Impianto di raffreddamento ad alte prestazioni e pistola di lavaggio
• Attrezzi d'esercizio e manuale d'uso

Caratteristiche tecniche

• Lunghezza max pezzo: 420 mm; Altezza punte: 200 mm; Ø tornibile su bancale: 400 mm; Ø su carrello: 250 mm
• Corsa X: 200 mm; Corsa Z: 425 mm
• Avanzamenti rapidi X/Z: 20.000 / 25.000 mm/min
• Mandrino: 250 mm; Gamma di velocità: 50–2.000 rpm; Attacco mandrino: A2-8; Foro mandrino: 86 mm (74 mm con tubo)
• Numero posizioni utensili: 8; Ø barra di alesatura: 40 mm
• Potenza motore principale: 15 / 11 kW; Pompa refrigerante: 0,18 kW
• Dimensioni (L x P x H): 3,8 m x 1,87 m x 1,91 m; Peso: 3.400 kg
