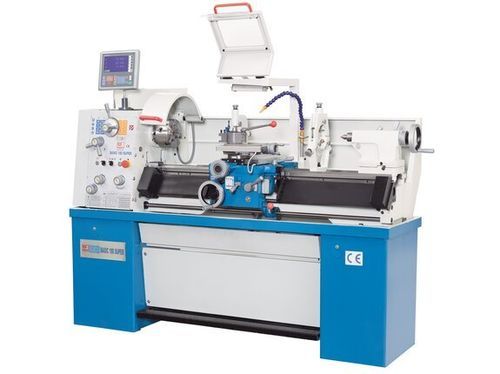

Tornio convenzionale Basic 180 Super

orizzontale2 assiCamlock D1-4

Presentazione
Il Basic 180 Super di KNUTH è il più grande tornio meccanico convenzionale della gamma, sviluppato per applicazioni industriali dove rigidità e stabilità sono determinanti. Il bancale largo 206 mm e l'aumentata massa della macchina migliorano l'assorbimento delle vibrazioni e la qualità di taglio. Fornito con indicatore di posizione 3 assi, torretta a cambio rapido e ampia dotazione di serie, il Basic 180 Super è una macchina collaudata per produzioni impegnative.

Punti salienti

• Bancale in ghisa largo e fortemente nervato per elevata stabilità
• Struttura rigida per minimizzare le vibrazioni durante lavorazioni gravose
• Motore principale 2,4 kW per lavorazioni industriali
• Ampia dotazione di serie per numerose applicazioni

Dettagli del prodotto

• Bancale in ghisa con nervature profonde; larghezza bancale 206 mm
• Tutte le guide temprate ad induzione e rettificate con precisione
• Testa con attacco Camlock D1‑4; foro mandrino Ø 38 mm; mandrino su 2 cuscinetti conici regolabili
• Ingranaggi in acciaio Cr‑Ni, temprati, rettificati e lubrificati a bagno d'olio
• Contropunta spostabile ±10 mm per tornitura conica
• Motore principale 2,4 kW integrato nel basamento
• Guide regolabili mediante cunei
• Certificato di collaudo conforme DIN
• Incluso indicatore di posizione 3 assi X.Pos 3.2 (montato)

Dotazione standard (selezione)

• Indicatore posizione 3 assi X.Pos 3.2 (montato)
• Torretta portautensili a cambio rapido e portautensili rapidi (tipi WE)
• Mandrino 3 ganasce Ø160 mm (autocentrante)
• Mandrino 4 ganasce Ø200 mm (indipendente)
• Disco di serraggio Ø320 mm
• Lunetta fissa e mobile
• Impianto di raffreddamento e vasca raccogli trucioli
• Fine corsa micrometrico e calibro filetti
• Boccole riduzione, punte fisse e mobili, protezioni
• Parascintille con interblocco, freno a pedale, luce di lavoro
• Manuale d'uso e cassetta attrezzi

Dati tecnici (principali)
Area di lavoro
Distanza tra i centri: 1.000 mm
Diametro di tornitura sul bancale: 356 mm
Diametro di tornitura sul carrello: 220 mm
Larghezza bancale: 206 mm

Corse
Corsa asse X: 178 mm
Corsa asse Z1: 92 mm
Inclinazione slitta superiore: ± 50°

Mandrino
Velocità mandrino: 45 1/min - 1.800 1/min
Foro mandrino: 38 mm
Attacco mandrino: Camlock D1‑4
Cono mandrino: 5 MT

Avanzamenti
Avanzamento asse X: 0,015 mm/giro - 0,22 mm/giro
Avanzamento asse Z: 0,043 mm/giro - 0,653 mm/giro

Filettatura
Filettatura metrica: (37) 0,4 - 7 mm
Filettatura Whitworth: (28) 4 - 56 TPI

Contropunta
Diametro cannotto: 45 mm
Cono contropunta: 3 MT
Corsa cannotto: 120 mm
Regolazione trasversale: ± 10 mm

Potenza
Potenza motore principale: 2,4 kW

Dimensioni e peso
Dimensioni (L x W x H): 1,95 m x 0,75 m x 1,55 m
Peso: 880 kg

Specifiche

• Modello: Basic 180 Super
• Dotazione standard: indicatore 3 assi, torretta a cambio rapido, impianto di raffreddamento, protezioni, lunette, mandrini e utensili base
