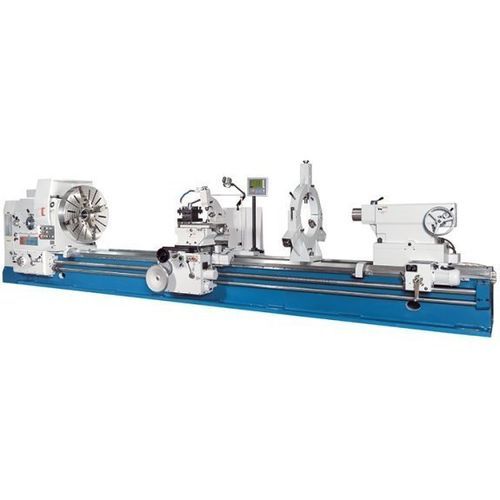

Tornio convenzionale DL E Heavy 620/8000

orizzontale3 assi10 utensili

Panoramica
La serie di torni DL E Heavy è progettata per lavorare diametri di tornitura e lunghezze pezzo molto grandi. Adatta alla tornitura convenzionale di pezzi fino a 8.000 mm di lunghezza e oltre 1.600 mm di diametro, la macchina presenta un bancale ampio e fortemente nervato in grado di sopportare carichi elevati. Motori potenti azionano il mandrino principale tramite frizione multidisco a regolazione fine. Il moto rapido nel carro è efficace su bancali lunghi e la contropunta pesante è azionata elettricamente.

Punti salienti

• Distanza tra punte fino a 8.000 mm
• Foro mandrino 130 mm
• Motore mandrino 22 kW
• Alti avanzamenti rapidi in X e Z
• Fornito con indicatore di posizione 3 assi montato

Specifiche tecniche
Area di lavoro
Lunghezza pezzo (max.): 8.000 mm
Ø tornitura sul bancale: 1.250 mm
Ø tornitura sul carro: 900 mm
Peso pezzo (max.): 6.000 kg
Larghezza bancale: 755 mm
Peso max tra punte: 6.000 kg
Peso max sul mandrino: 1.500 kg

Corse
Corsa asse X: 630 mm
Corsa asse Z: 7.800 mm
Corsa asse Z1: 300 mm
Inclinazione slitta superiore: ± 180°

Mandrino principale
Velocità mandrino (destra): 3,15 1/min - 315 1/min
Velocità mandrino (sinistra): 4 1/min - 315 1/min
Foro mandrino: 130 mm
Attacco mandrino: ISO A2-15

Avanzamento rapido
Avanzamento rapido X: 1.870 mm/min
Avanzamento rapido Z: 3.740 mm/min

Avanzamenti
Avanzamento X: 0,064 mm/giro - 12 mm/giro
Avanzamento Z: 0,032 mm/giro - 6 mm/giro
Avanzamento Z1: 0,016 mm/giro - 3 mm/giro

Filettatura
Metrico: 1 mm - 120 mm
Diametrale: (42) 30 - 1/4 DP
Modulo: 0,5 mm - 60 mm
Whitworth: (48) 0,5 - 60 TPI

Contropunta
Diametro cannello: 160 mm
Cono cannello: metrico 80
Corsa cannello: 300 mm
Regolazione traversa: ± 2,5 mm

Potenza motore
Potenza motore mandrino: 22 kW

Dimensioni e peso
Dimensioni (L x W x H): 11,1 m x 1,88 m x 1,92 m
Peso: 16.800 kg

Dettagli prodotto

• Motore 22 kW per elevata capacità di asportazione
• Corp o in ghisa massiccia con bancale nervato per minimizzare le vibrazioni
• Guide temprate e rettificate
• Frizione multidisco robusta per l'azionamento del mandrino
• Motore separato per avanzamenti rapidi X e Z
• Joystick per avanzamenti X e Z montato sul carrello
• Posizionamento contropunta motorizzato (modelli ≥ 3000 mm)
• Cuscinetti mandrino sovradimensionati
• Indicatore di posizione 3 assi fornito montato
• Frizione di sovraccarico nel grembiale

Indicator 3 assi (funzioni)

• Maggiore precisione e minor tasso di errore
• Risoluzione: 0,01 / 0,005 mm
• Coordinate conservate allo spegnimento del display
• Calcolo circonferenze di foratura e funzione calcolatrice
• Memoria per 10 utensili, commutazione raggio/diametro, conversione mm/pollice
• Display chiaro e tastiera ergonomica

Equipaggiamento standard

• Indicatore 3 assi X.Pos 3.2
• Piastra frontale 4 ganasce Ø 1000 mm (indipendente, fornita con un set di ganasce dure)
• Impianto refrigerante
• Contropunta di supporto 50-220 mm
• Mandrino supporto 50-590 mm
• Contropunta motorizzata
• Lampada di lavoro a LED
• Punte centrali
• Manicotto riduttore
• Bulloni di fondazione
• Lubrificazione centralizzata
• Utensili di messa in servizio
• Manuale d'uso

Equipaggiamento opzionale

• Contropunta di supporto 220-630 mm
