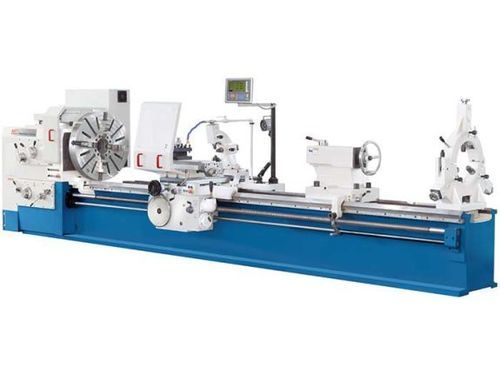

Tornio convenzionale DL S 515/3000

orizzontale3 assia base piana

Panoramica
Il DL S 515/3000 è un tornio convenzionale pesante progettato per tornitura di grandi diametri e pezzi di notevole lunghezza. Consente l’asportazione su pezzi fino a 3.000 mm di lunghezza e un diametro di tornitura sul bancale fino a 1.000 mm. Il bancale ampio e fortemente nervato in costruzione monoblocco sostiene carichi elevati garantendo rigidità e precisione nel tempo.

Punti chiave

• Lunghezza massima pezzo: 3.000 mm
• Foro mandrino: 100 mm
• Motore principale: 22 kW
• Velocità mandrino regolabile in 4 gradini
• Avanzamenti rapidi sugli assi X e Z
• Indicatori di posizione 3 assi montati

Dettagli prodotto

• Bancale extra-pesante, ampio, monoblocco con nervature profonde per elevata rigidità
• Guide temprate ad induzione e rettificate per precisione duratura e usura minima
• Teste portamandrino massiccia con cuscinetti a rulli conici, attacco A2-11
• Riduttore manuale a 4 stadi abbinato a regolazione a frequenza per taratura precisa dei giri e alto coppia
• Joystick per il controllo degli avanzamenti X/Z montato sul supporto
• Frizione di sovraccarico regolabile nel carrello per protezione meccanica
• Carrello e slitta superiore dimensionati per elevate forze di taglio
• Ampia gamma di filettature: diametrale, pollici, modulo e metrico

Equipaggiamento standard

• Indicatore di posizione 3 assi X.Pos 3.2
• Contropiattello 4 morse indipendenti Ø 1000 mm (con set morsetti duri)
• Portautensili 4 stazioni (sezione 45×45)
• Steady rest 50–470 mm
• Follow rest 30–120 mm
• Punte morte e boccola riduttrice
• Parapattino con interblocco
• Schermo di protezione per porta-utensili
• Sistema refrigerante, bulloni di fondazione, lampada lavoro
• Attrezzi di servizio e manuale

Specifiche tecniche
Area di lavoro
Lunghezza pezzo (max): 3.000 mm
Ø tornitura su bancale: 1.000 mm
Ø tornitura su carro: 720 mm
Ø tornitura su ponte: 1.350 mm
Peso pezzo (max): 4.000 kg
Lunghezza ponte: 470 mm
Larghezza bancale: 600 mm

Corse
Corsa asse X: 520 mm
Corsa asse Z: 2.700 mm
Corsa asse Z1: 250 mm
Oscillazione slitta superiore: 90°

Mandrino
Velocità mandrino: 5 1/min - 630 1/min
Foro mandrino: 100 mm
Attacco mandrino: A2-11

Avanzamento rapido
Avanzamento rapido X: 1.800 mm/min
Avanzamento rapido Z: 3.640 mm/min

Avanzamenti
Velocità avanzamento X: 0,04 mm/min - 4,8 mm/min
Velocità avanzamento Z: 0,08 mm/min - 9,6 mm/min
Velocità avanzamento Z1: 0,02 mm/min - 2,4 mm/min

Portautensili
Dimensioni codolo utensile: 32 mm x 32 mm

Filettatura
Filettatura metrica: (53) 1-120 mm
Filettatura pollici: (49) 30 - 1/4
Filettatura diametrale: (56) 60-0,5 DP
Filettatura modulo: (54) 0,5 - 60 mm

Contropunta
Diametro cannello contropunta: 120 mm
Cono contropunta: MT6
Corsa cannello: 250 mm

Potenza
Potenza motore principale: 22 kW
Potenza motore pompa refrigerante: 0,15 kW
Potenza motore avanzamento: 1,1 kW
Assorbimento totale: 23 kVA

Dimensioni e peso
Dimensioni (L x A x H): 5,15 m x 1,5 m x 1,6 m
Peso: 6.800 kg

Caratteristiche principali / riepilogo

• Modello: DL S 515/3000
• Tipologia: Tornio pesante convenzionale
• Lunghezza pezzo max: 3.000 mm
• Ø tornitura su bancale: 1.000 mm
• Foro mandrino: 100 mm
• Velocità mandrino: 5 – 630 1/min (4 stadi)
• Motore principale: 22 kW
• Avanzamenti rapidi X/Z: 1.800 / 3.640 mm/min
• Peso macchina: 6.800 kg
