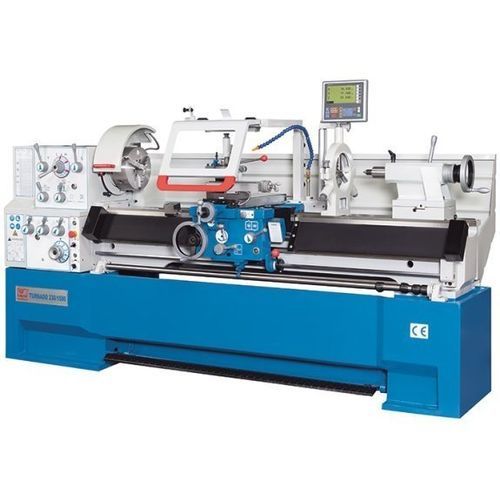

Tornio convenzionale Turnado 280/1500

orizzontale3 assiuniversale

Descrizione
Il Turnado 280/1500 è un tornio universale convenzionale progettato per operazioni di tornitura, foratura e filettatura nell'ambito industriale. Presenta un bancale monopezzo in ghisa, un potente motore principale e un indicatore di posizione su 3 assi. La dotazione di serie include un sistema portautensili a cambio rapido e un pacchetto accessori completo, per adattarsi a diverse esigenze produttive.

Punti salienti

• Design classico con bancale pesante in ghisa
• Indicatore di posizione 3 assi per lavorazioni precise
• Ampio foro mandrino e notevoli capacità di tornitura
• Ricca dotazione di serie e opzioni di filettatura/avanzamento

Testa mandrino / ingranaggi avanzamento

• Motore principale potente con trasmissione a più rapporti per elevata coppia e ampia gamma di giri
• Ingranaggi e alberi temprati e rettificati in bagno d’olio
• Foro mandrino 80 mm e attacco Camlock D1-8
• Cuscinetti mandrino progettati per rigidità e precarico
• Mandrini 3 e 4 griffe e disco di serraggio di grandi dimensioni inclusi
• Pannello comandi chiaro montato sulla testa mandrino
• Cassette avanzamenti con numerosi passi per filettature metriche e Whitworth

Carrello

• Carrello extra largo per assorbire elevate forze di taglio
• Leva di selezione avanzamento e dado del grembiale con bloccaggio di sicurezza
• Fermo mandrino con quattro camme regolabili per arresto automatico dell’avanzamento
• Finecorsa micrometrico per limitazione precisa delle corse
• Frizione a slittamento centrale sul grembiale per facile regolazione dell’avanzamento automatico
• Calibro per filettature per agevolare la filettatura interrotta
• Slitta superiore girevole con ampia scala leggibile
• Grande carter di protezione girevole e lubrificazione centralizzata

Contropunta

• Cannotto con scala leggibile e corsa 180 mm
• Diametro cannotto 75 mm, cono 5 MT
• Regolazione laterale per lavorazioni su alberi conici

Accessori inclusi / di serie

• Indicatore di posizione 3 assi X.Pos 3.2
• Sistema portautensili a cambio rapido con cartuccia
• Mandrino 3 griffe, 4 griffe e disco di serraggio
• Lunetta fissa e lunetta di supporto
• Sistema di raffreddamento e illuminazione LED integrata
• Finecorsa micrometrico e calibro per filettature
• Freno a pedale, paratia anti-spruzzo e schermo protettivo per portautensili
• Set di attrezzi e utensili di servizio

Specifiche tecniche

• Lunghezza massima pezzo: 1428 mm
• Diametro di tornitura sul bancale: 560 mm
• Diametro sul carrello: 355 mm
• Diametro sul ponte: 785 mm
• Lunghezza ponte: 170 mm
• Larghezza bancale: 350 mm
• Altezza punte: 280 mm
• Corsa asse X: 316 mm
• Corsa asse Z1: 130 mm
• Inclinazione slitta superiore: ±52°
• Velocità mandrino (12 rapporti): 25 - 1600 rpm
• Foro mandrino: 80 mm
• Attacco mandrino: Camlock D1-8
• Cono mandrino: 7 MT
• Avanzamento asse X: 0.02 - 0.573 mm/giro
• Avanzamento asse Z: 0.059 - 1.646 mm/giro
• Filettatura metr. : 0.2 - 14 mm
• Corsa contropunta: 180 mm
• Potenza motore principale: 7.5 kW
• Dimensioni (L x P x H): 2.84 m x 1.15 m x 1.34 m
• Peso: 2370 kg
