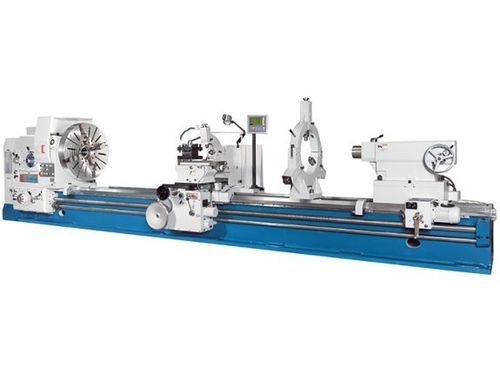

Tornio convenzionale DL E Heavy 620/1500

orizzontale3 assi10 utensili

Descrizione
Il DL E Heavy 620/1500 è un tornio convenzionale per impieghi gravosi progettato per lavorare grandi diametri e pezzi di notevole lunghezza. È idoneo a pezzi fino a 1.500 mm di lunghezza e a Ø di tornitura sul bancale fino a 1.250 mm. Il bancale largo e nervato sopporta carichi pesanti; il mandrino è azionato tramite frizione multidisco e motore principale da 22 kW; la contropunta è azionata elettricamente sui modelli con grandi distanze tra le punte.

Punti salienti

• Distanze tra punte in serie fino a 8.000 mm
• Ø tornibile sul bancale: 1.250 mm
• Foro mandrino: 130 mm
• Potenza mandrino principale: 22 kW
• Indicatore di posizione a 3 assi montato

Area utile di lavoro
Lunghezza pezzo (max.): 1.500 mm
Ø tornibile sul bancale: 1.250 mm
Ø tornibile sul carrello: 900 mm
Peso max. pezzo (tra le punte): 6.000 kg
Larghezza bancale: 755 mm
Peso max. pezzo (su mandrino): 1.500 kg

Corse
Corsa asse X: 630 mm
Corsa asse Z: 1.300 mm
Corsa asse Z1: 300 mm
Orientabilità slitta superiore: ± 180°

Mandrino principale
Velocità mandrino (destra): 3,15 1/min - 315 1/min
Velocità mandrino (sinistra): 4 1/min - 315 1/min
Foro mandrino: 130 mm
Attacco mandrino: ISO A2-15

Avanzamento rapido
Avanzamento rapido asse X: 1.870 mm/min
Avanzamento rapido asse Z: 3.740 mm/min

Avanzamenti
Avanzamento asse X: 0,064 mm/giro - 12 mm/giro
Avanzamento asse Z: 0,032 mm/giro - 6 mm/giro
Avanzamento asse Z1: 0,016 mm/giro - 3 mm/giro

Filettatura
Filettatura metrica: 1 mm - 120 mm
Filettatura diametrale: (42) 30 - 1/4 DP
Filettatura modulo: 0,5 mm - 60 mm
Filettatura Whitworth: (48) 0,5 - 60 TPI

Contropunta
Diametro canotto contropunta: 160 mm
Cono canotto: metriche 80
Corsa canotto: 300 mm
Regolazione trasversale contropunta: ± 2,5 mm

Potenza di azionamento
Potenza motore principale: 22 kW

Dimensioni e peso
Dimensioni (L x A x H): 4,6 m x 1,81 m x 1,79 m
Peso: 9.750 kg

Dettagli prodotto / costruzione e funzioni

• Bancale largo nervato per smorzamento delle vibrazioni
• Guide rettificate e temprate a induzione
• Frizione multidisco robusta per l'azionamento del mandrino
• Motore separato per avanzamenti rapidi sugli assi X e Z
• Joystick per controllo avanzamenti X/Z montato sul carrello
• Posizionamento contropunta motorizzato (a partire da 3.000 mm tra le punte)
• Cuscinetti mandrino sovradimensionati ed embrayage di sovraccarico nel grembiale
• Fornito con indicatore di posizione 3 assi montato

Indicatore posizione 3 assi (caratteristiche)

• Maggiore accuratezza e riduzione degli errori
• Risparmio di tempo e aumento della produttività
• Display leggibile e tastiera intuitiva
• Risoluzione: 0.01 / 0.005 mm
• Memoria per 10 utensili; conversione mm/pollice; calcolo circonferenza fori

Specifiche tecniche

• Serie modello: DL E Heavy
• Applicazioni tipiche: tornitura pesante convenzionale per grandi diametri e lunghe distanze tra punte
• Lunghezza max pezzo (variante): 1.500 mm
• Ø tornibile sul bancale (variante): 1.250 mm
• Foro mandrino: 130 mm
• Potenza mandrino principale: 22 kW
• Peso max tra le punte: 6.000 kg
• Avanzamenti rapidi: X = 1.870 mm/min; Z = 3.740 mm/min
• Range avanzamenti: X = 0,064–12 mm/giro; Z = 0,032–6 mm/giro
