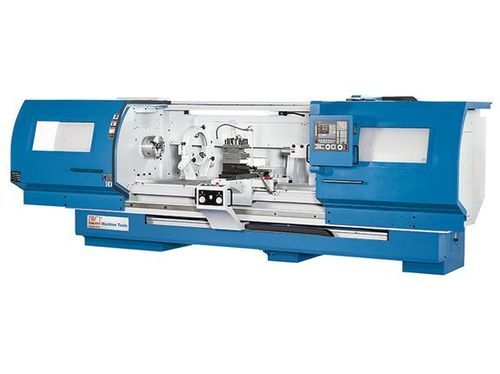

Tornio CNC Forceturn 630.15

orizzontale2 assia base piana

Presentazione
Il Forceturn 630.15 è un tornio CNC a bancale piatto controllato a cicli, progettato per la lavorazione di pezzi di grandi dimensioni e pesanti. La struttura robusta del bancale garantisce rigidità e precisione per lunghezze pezzo standard fino a 1.600 mm (opzioni fino a 5.000 mm). Il controllo include la funzione Teach-in e i due volantini elettronici consentono l'uso in modalità manuale per impostazioni e produzione di pezzi singoli. Numerose opzioni permettono l'adattamento a esigenze specifiche di produzione o manutenzione.

Highlights

• Potente motore principale per lavorazioni gravose
• Cambio utensili servoassistito a 4 posizioni
• Due volantini elettronici per funzionamento manuale e setup rapido
• Programmazione a cicli per produzione in serie

Area utile
Diametro tornibile sul bancale: 670 mm
Larghezza bancale: 450 mm
Altezza punte: 335 mm
Diametro tornibile sul carrello: 400 mm
Lunghezza max pezzo (standard): 1.600 mm

Corse
Corsa asse X: 450 mm
Corsa asse Z: 1.500 mm

Mandrino
Gamma di velocità: 27 1/min - 2.250 1/min
Attacco mandrino: D1-8
Foro mandrino: 85 mm

Avanzamenti rapidi
Avanzamento rapido asse X: 5.000 mm/min
Avanzamento rapido asse Z: 5.000 mm/min

Portautensili
Numero posizioni utensili: 4 posizioni (servoassistito)

Precisioni
Precisione posizionamento asse X: 0,015 mm
Precisione posizionamento asse Z: 0,015 mm
Ripetibilità asse X: 0,007 mm
Ripetibilità asse Z: 0,007 mm

Contropunta
Cono contropunta: 5 MT
Diametro cannello contropunta: 105 mm
Corsa cannello contropunta: 170 mm

Potenza azionamenti
Potenza motore principale: 22 kW (15 kW continuo)
Motore asse X: 2 kW
Motore asse Z: 3,6 kW
Consumo totale: 40 kVA

Dimensioni e peso
Dimensioni (L x P x H): 4 m x 2,25 m x 2,25 m
Peso: 4.100 kg

Specifiche tecniche

• Modello: Forceturn 630.15
• Tipo di macchina: Tornio CNC a bancale piatto controllato a cicli
• Area di lavoro: Ø su bancale 670 mm; Larghezza bancale 450 mm; Altezza punte 335 mm; Ø su carrello 400 mm; Lunghezza max pezzo 1.600 mm
• Corse: X 450 mm; Z 1.500 mm
• Mandrino: Gamma 27–2.250 1/min; Attacco D1-8; Foro 85 mm
• Avanzamenti rapidi: X/Z 5.000 mm/min
• Portautensili: Cambio servo 4 posizioni
• Precisione: Posizionamento X/Z 0,015 mm; Ripetibilità X/Z 0,007 mm
• Contropunta: Cono 5 MT; Ø cannello 105 mm; Corsa 170 mm
• Potenza: Motore principale 22 kW (15 kW continuo); X 2 kW; Z 3,6 kW; Totale 40 kVA
• Dimensioni e peso: Ingombro circa 4 m x 2,25 m x 2,25 m; Peso ≈ 4.100 kg
• Dotazione standard: Controllo Fagor (Fagor 8058 Elite), 2 volantini elettronici, impianto refrigerante, lubrificazione centralizzata
