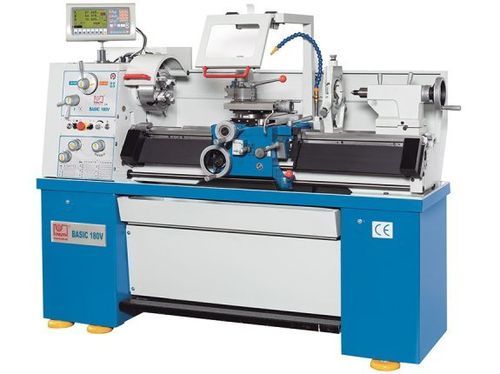

Tornio convenzionale Basic 180 V

orizzontale3 assiCamlock D1-4

Panoramica
Basic 180 V è un tornio parallelo pesante con una larghezza del bancale di 206 mm e circa il 30% in più di peso complessivo rispetto a macchine comparabili. La struttura in ghisa con nervature aumenta rigidità e smorzamento, permettendo lavorazioni di taglio più gravose per applicazioni industriali. Dotato di inverter, il mandrino arriva fino a 3.000 giri/min. La funzione di velocità di taglio costante assicura una finitura superficiale uniforme nelle operazioni di spianatura.

Punti salienti

• Massima larghezza del bancale nella sua classe
• Funzione velocità di taglio costante
• Elevata velocità del mandrino e motore principale 4 kW
• Ampia dotazione di serie per utilizzo versatile

Area di lavoro
Distanza tra punte: 1.000 mm
Diametro tornibile sul bancale: 356 mm
Diametro tornibile sul carro: 220 mm
Larghezza bancale: 206 mm

Corse
Corsa asse X: 178 mm
Corsa asse Z1: 92 mm
Inclinazione slitta superiore: ± 50°

Mandrino principale
Gamma velocità alta: 550 1/min - 3.000 1/min
Gamma velocità bassa: 30 1/min - 550 1/min
Attacco mandrino: Camlock D1-4
Foro mandrino: 38 mm
Cono mandrino: 5 MT

Avanzamenti
Avanzamento asse X: 0,014 mm/giro - 0,206 mm/giro
Avanzamento asse Z: 0,043 mm/giro - 0,653 mm/giro

Filettatura
Filettatura metrico: (37) 0,4 - 7 mm
Filettatura Whitworth: (28) 4 - 56 TPI

Contropunta
Diametro cannello contropunta: 45 mm
Cono contropunta: 3 MT
Corsa cannello: 120 mm
Regolazione trasversale: ± 10 mm

Potenza di azionamento
Potenza motore principale: 4 kW

Dimensioni e peso
Dimensioni (L x P x H): 1,95 m x 0,75 m x 1,55 m
Peso: 880 kg

Dettagli prodotto e caratteristiche

• Bancale in ghisa nervato per rigidità e smorzamento
• Tutte le guide temprate ad induzione e rettificate con precisione
• Testa con attacco D1-4 e foro 38 mm su cuscinetti regolabili a rulli conici
• Ingranaggi in acciaio Cr‑Ni temprato e rettificato, lubrificati in bagno d’olio
• Contropunta spostabile ±10 mm per tornitura conica
• Guide regolabili mediante cunei
• Certificato di prova conforme DIN
• Indicatore di posizione 3 assi fornito montato

Controlli e funzioni operative

• Indicatore 3 assi (X.pos 3.2 VC) con visualizzazione velocità e funzioni multiple
• Risoluzione delle scale ottiche: 0,005 mm (5 µm)
• Funzioni base: accensione/spegnimento mandrino, conversione unità (pollice/mm), ABS/INC, visualizzazione raggio/diametro, somma assi Z1/Z2, calcolatrice, impostazione/azzeramento posizione
• Funzioni estese: mantenimento posizione con display spento, calcolo cerchio di fori, assistenza tornitura conica, riferimento misura utensile
• Velocità mandrino variabile su 2 livelli e funzione velocità di taglio costante

Specifiche

• Modello: Basic 180 V
• Larghezza bancale: 206 mm
• Distanza tra punte: 1.000 mm
• Diametro tornibile sul bancale: 356 mm
• Diametro tornibile sul carro: 220 mm
• Foro mandrino: 38 mm (Camlock D1-4)
• Cono mandrino: 5 MT
• Gamma di velocità mandrino: 30 - 3.000 1/min
• Potenza motore principale: 4 kW
• Avanzamenti: X 0,014 - 0,206 mm/giro; Z 0,043 - 0,653 mm/giro
• Filettature: metrico 0,4 - 7 mm (37 opzioni); Whitworth 4 - 56 TPI (28 opzioni)
• Contropunta: Ø45 mm, corsa 120 mm, regolazione ±10 mm
• Dimensioni: 1,95 m x 0,75 m x 1,55 m
• Peso: 880 kg
