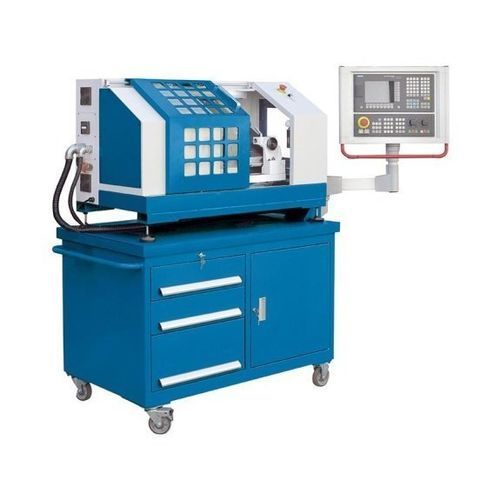

Tornio CNC LabTurn 2028 CNC

orizzontale2 assicon bancale inclinato

Presentazione
Il LabTurn 2028 CNC è un tornio CNC compatto e mobile pensato per la formazione CNC e la produzione in piccole serie. Riproduce le principali funzioni di un tornio produttivo di grandi dimensioni in un ingombro ridotto. La torretta a 8 posizioni offre quattro utensili per la lavorazione interna e quattro per l’esterna; la contropunta permette di lavorare pezzi lunghi. Il mandrino principale arriva a 3.000 giri/min e il mandrino idraulico a 3 griffe ha Ø100 mm. Il controllo Siemens 808D Advance fornisce un’interfaccia semplice e intuitiva, ideale per l’apprendimento e le applicazioni CNC entry-level.

Punti di forza

• Controllo Siemens 808D Advance per formazione e produzione introduttiva
• Torretta 8 posizioni per lavorazioni interne ed esterne (4 utensili per funzione)
• Guide lineari e viti a ricircolo di sfere precaricate su tutti gli assi
• Area di lavoro chiusa con ampia porta scorrevole
• Basamento mobile con vano portaoggetti integrato

Progettazione macchina

• Bancale inclinato in ghisa per stabilità e evacuazione efficiente dei trucioli
• Area di lavoro chiusa con buona accessibilità tramite porta scorrevole
• Lubrificazione centralizzata per ridurre la manutenzione

Mandrino

• Mandrino idraulico a 3 griffe Ø100 mm (standard)
• Gamma velocità: 100 – 3.000 giri/min
• Passaggio mandrino: 20 mm; attacco: MK 3

Utensileria

• Torretta 8 posizioni con 4 postazioni per lavorazioni interne ed esterne
• Dimensione codolo utensile tipica: 8 mm x 8 mm; supporto barra Ø 12 mm

Controlli e software

• Siemens 808D Advance: interfaccia intuitiva adatta a formazione e semplici attività produttive

Dotazione standard (selezionata)

• Controllo Siemens 808D Advance
• Volantino elettronico
• Torretta 8 posizioni
• Basamento mobile
• Contropunta (cono MK 2)
• Mandrino 3 griffe Ø100 mm
• Lubrificazione centralizzata
• Lampada da lavoro, utensili di servizio, manuali

Accessori opzionali (esempi)

• Set di inserti indicizzabili
• Kit utensili di tornitura (7 pezzi) 8 x 8 mm
• Punte portanti (vari attacchi MT)
• Sistemi di evacuazione trucioli e attrezzature officina

Caratteristiche tecniche

• Modello: LabTurn 2028 CNC
• Lunghezza pezzo (max.): 280 mm
• Diametro di tornitura sul bancale: 200 mm
• Diametro sul carro: 90 mm
• Corsa asse X: 86 mm
• Corsa asse Z: 155 mm
• Gamma velocità mandrino: 100 – 3.000 1/min
• Passaggio mandrino: 20 mm
• Attacco mandrino: MK 3
• Mandrino: Ø100 mm
• Avanzamento rapido: 2.000 mm/min
• Velocità di avanzamento: 1.000 mm/min
• Coppia max motore avanzamento: 2,2 Nm
• Numero posizioni utensile: 8 (torretta)
• Dimensioni codolo utensile: 8 mm x 8 mm
• Diametro porta barra: 12 mm
• Precisione posizionamento X/Z: 0,022 mm
• Ripetibilità X/Z: 0,01 mm
• Contropunta: diametro 20 mm, corsa 30 mm, cono MK 2
• Potenza motore principale: 1 kW
• Dimensioni (L x W x H): 1,4 m x 0,9 m x 1,85 m
• Peso: 500 kg
