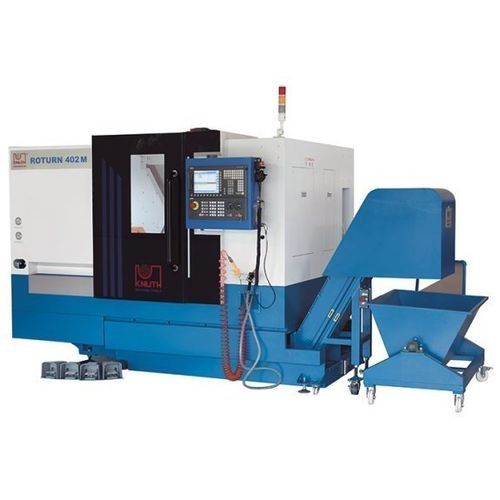

Tornio CNC Roturn 400 M

orizzontale3 assicon bancale inclinato

Descrizione
Il Roturn 400 M è un tornio CNC compatto a bancale inclinato pensato per operazioni di tornitura, foratura e fresatura gravose. Presenta guide lineari su tutti gli assi, mandrino portapinze motorizzato, cannotto contropunta a movimentazione idraulica e asse C ad alta risoluzione. È dotato di torretta a 12 posizioni con utensili motorizzati, convogliatore trucioli a cerniera e impianto refrigerante ad alte prestazioni. Controllo: Siemens 828 D Basic.

Punti di forza

• Torretta a 12 posizioni con utensili motorizzati
• Asse C ad alta risoluzione per contornature
• Mandrino portapinze (200 mm) e cannotto contropunta idraulico
• Convogliatore trucioli e raffreddamento inclusi
• Controllo Siemens 828 D Basic

Area di lavoro
Lunghezza pezzo (max.): 340 mm
Altezza punte: 200 mm
Ø tornibile sul bancale: 400 mm
Ø tornitura sul carrello: 250 mm
Lunghezza lavorazione (max.): 330 mm

Corse
Corsa asse X: 150 mm
Corsa asse Z: 350 mm

Mandrino
Diametro mandrino: 200 mm
Intervallo di velocità: 50 1/min - 3.000 1/min
Attacco mandrino: A2-6
Foro mandrino: 62 mm
Foro con tubo di trazione: 47 mm

Avanzamento rapido
Avanzamento rapido asse X: 20.000 mm/min
Avanzamento rapido asse Z: 25.000 mm/min

Portautensili
Numero posizioni utensili: 12 posizioni
Dimensione codolo: 20 mm x 20 mm
Ø supporto alesaggio: 32 mm
Velocità utensili motorizzati: 3.000 1/min

Contropunta
Cono contropunta: 5 MT
Diametro cannotto: 88 mm
Corsa cannotto: 85 mm

Potenza azionamenti
Potenza motore principale: 15 / 11 kW
Potenza pompa refrigerante: 0,18 kW
Potenza utensili motorizzati: 2,3 kW (continua)

Dimensioni e peso
Dimensioni (L x P x H): 3,75 m x 1,9 m x 1,92 m
Peso: 3.740 kg

Progetto macchina e dotazioni

• Telaio pesante con bancale inclinato per rigidità e evacuazione trucioli
• Guide lineari di precisione su X e Z per stabilità sotto carico
• Area di lavoro carenata con ampia porta scorrevole
• Contropunta idraulica e lubrificazione centralizzata automatica
• Convogliatore a cerniera e impianto refrigerante inclusi

Specifiche tecniche

• Modello: Roturn 400 M
• Tipo macchina: Tornio CNC bancale inclinato
• Controllo: Siemens 828 D Basic
• Diametro mandrino: 200 mm
• Velocità max mandrino: fino a 3.000 1/min
• Motore principale: 15 / 11 kW
• Potenza utensili motorizzati: 2,3 kW (continua)
• Torretta: 12 posizioni (codolo 20 x 20 mm)
• Corsie: X = 150 mm, Z = 350 mm
• Capacità tornitura su bancale: 400 mm
• Contropunta: 5 MT, corsa 85 mm
• Dimensioni: 3,75 m x 1,9 m x 1,92 m
• Peso macchina: 3.740 kg
