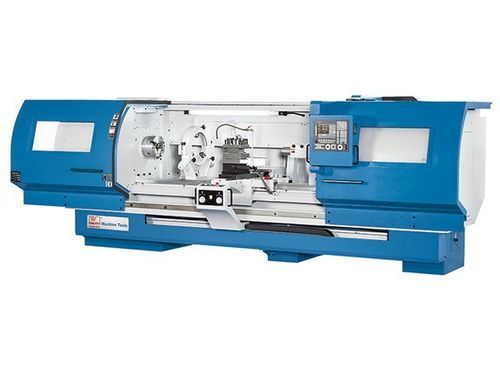

Tornio CNC Forceturn 630.50

orizzontale2 assia base piana

Descrizione
Il Forceturn 630.50 è un tornio CNC a bancale piano progettato per la lavorazione di pezzi lunghi e pesanti. Il bancale piano con guide temprate e rettificate garantisce precisione nelle operazioni di tornitura per pezzi fino a 5.100 mm di lunghezza. Il controllo dispone di funzione Teach-in e di due volantini elettronici per l’impostazione manuale e il posizionamento fine. Numerose opzioni consentono di configurare la macchina per attività di manutenzione o produzione di pezzi singoli.

Punti salienti

• Motore principale potente per lavorazioni gravose
• Cambiautensili servo a 4 posizioni
• Due volantini elettronici per funzionamento manuale e set-up
• Programmazione cicli con simulazione grafica e profileditor

Area di lavoro

• Diametro di tornitura sul bancale: 670 mm
• Larghezza bancale: 450 mm
• Altezza punte: 335 mm
• Diametro di tornitura sul carro: 400 mm
• Lunghezza pezzo (max.): 5.100 mm

Corse

• Corsa asse X: 450 mm
• Corsa asse Z: 5.000 mm

Mandrino

• Gamma di velocità: 27 1/min - 2.250 1/min
• Attacco mandrino: D1-8
• Foro mandrino: 85 mm

Avanzamento rapido

• Avanzamento rapido asse X: 5.000 mm/min
• Avanzamento rapido asse Z: 5.000 mm/min

Portautensili

• Numero posizioni utensili: 4 (cambiautensili servo)

Precisioni

• Precisione di posizionamento asse X: 0,015 mm
• Precisione di posizionamento asse Z: 0,03 mm
• Ripetibilità asse X: 0,007 mm
• Ripetibilità asse Z: 0,015 mm

Contropunta

• Cono contropunta: 5 MT
• Diametro cannotto contropunta: 105 mm
• Corsa cannotto: 170 mm

Potenze

• Potenza motore principale: 22 kW (15 kW continuo)
• Potenza motore asse X: 2 kW
• Potenza motore asse Z: 3,6 kW
• Assorbimento totale: 40 kVA

Dimensioni e peso

• Dimensioni (L x W x H): 7,5 m x 2,25 m x 2,45 m
• Peso: 7.600 kg

Design & Opzioni (sintesi)

• Guide temprate, rettificate e rivestite su bancale massiccio per precisione con pezzi pesanti
• Mandrino programmabile con cambio auto a 3 marce
• Controllo Fagor (es. Fagor 8058 Elite) con programmazione cicli e simulazione grafica
• Due volantini elettronici al pannello per set-up manuale
• Cambiautensili automatico 4 posizioni servoassistito
• Impianto di raffreddamento ad alte prestazioni e lubrificazione centrale automatica di serie
• Opzioni: lunette, convogliatore di trucioli, torretta servo (VDI), mandrini aggiuntivi, varianti di contropunta

Specificazioni tecniche

• Modello: Forceturn 630.50
• Ø tornitura sul bancale: 670 mm
• Lunghezza max. pezzo: 5.100 mm
• Foro mandrino: 85 mm
• Gamma velocità mandrino: 27 – 2.250 1/min
• Potenza principale: 22 kW (15 kW continuo)
• Corsa X: 450 mm; Corsa Z: 5.000 mm
• Avanzamento rapido: 5.000 mm/min (X e Z)
• Cambiautensili: 4 posizioni servo
• Contropunta: cono 5 MT, Ø cannotto 105 mm, corsa 170 mm
• Precisione posizionamento X/Z: 0,015 / 0,03 mm; Ripetibilità X/Z: 0,007 / 0,015 mm
• Dimensioni: 7,5 m x 2,25 m x 2,45 m; Peso: 7.600 kg
