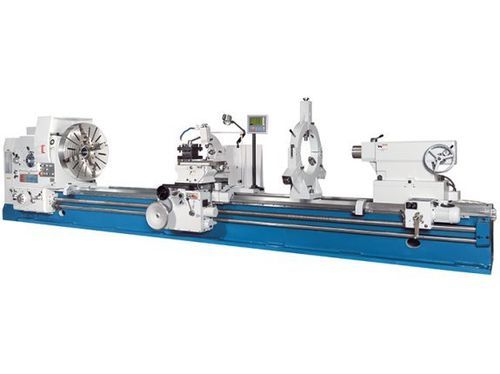

Tornio convenzionale DL E Heavy 800/8000

orizzontale3 assiper pezzi lunghi

Descrizione
Le macchine della serie DL E Heavy consentono di lavorare diametri di tornitura molto grandi e pezzi di notevole lunghezza. Questa gamma di torni convenzionali è idonea per pezzi fino a 8.000 mm di lunghezza e diametri di tornitura superiori a 1.600 mm. Il bancale largo e nervato sopporta carichi elevati. Motori potenti trasmettono la potenza al mandrino tramite una frizione multidisco a regolazione fine. La corsa rapida sul carro e la contropunta motorizzata agevolano la lavorazione su lunghe lunghezze di bancale.

Punti salienti

• Distanza tra le punte fino a 8.000 mm
• Foro mandrino Ø 130 mm (ISO A2-15)
• Motore mandrino 22 kW
• Avanzamento rapido in X e Z
• Indicatore di posizione a 3 assi montato

Area di lavoro
Lunghezza pezzo max.: 8.000 mm
Diametro tornitura su bancale: 1.600 mm
Diametro tornitura su carrello: 1.280 mm
Peso pezzo max.: 6.000 kg (tra punte)
Larghezza bancale: 970 mm
Peso max. su mandrino: 1.500 kg

Corse
Corsa asse X: 820 mm
Corsa asse Z: 7.800 mm
Corsa asse Z1: 200 mm
Campo di rotazione slitta superiore: ±180°

Mandrino
Velocità mandrino (destra): 2,5 1/min - 250 1/min
Velocità mandrino (sinistra): 3,15 1/min - 250 1/min
Foro mandrino: 130 mm
Attacco mandrino: ISO A2-15

Avanzamento rapido
Avanzamento rapido X: 1.870 mm/min
Avanzamento rapido Z: 3.740 mm/min

Avanzamenti
Avanzamento X: 0,064 mm/giro - 12 mm/giro
Avanzamento Z: 0,032 mm/giro - 6 mm/giro
Avanzamento Z1: 0,016 mm/giro - 3 mm/giro

Filettatura
Filettatura metrica: 1 mm - 120 mm
Filettatura diametrale: (42) 30 - 1/4 DP
Filettatura modulo: 0,5 mm - 60 mm
Whitworth: (48) 0,5 - 60 TPI

Contropunta
Diametro cannello contropunta: 160 mm
Corsa cannello: 300 mm
Cono: MT80
Regolazione trasversale: ±2,5 mm

Potenza di azionamento
Potenza motore mandrino: 22 kW

Dimensioni e peso
Dimensioni (L x P x H): 11,04 m x 2,06 m x 2,23 m
Peso macchina: 21.020 kg

Dotazione standard (selezione)

• Indicatore posizione 3 assi X.Pos 3.2 montato
• Platore 4 ganasce Ø 1400 mm
• Sistema refrigerante
• Lunetta fissa 220–630 mm
• Contropunta motorizzata
• Lampada LED, punte di centraggio, boccola di riduzione
• Bulloni per fondazione, lubrificazione centralizzata, attrezzi, manuale

Optional (selezione)

• Lunetta seguente 50–220 mm
• Lunetta fissa 260–900 mm
• Fermi per foro mandrino Quick-Set (diverse misure)
• Set portautensili a cambio rapido / utensili da tornitura / inserti
• Sistemi di evacuazione trucioli e attrezzature officina

Dettagli aggiuntivi

• Struttura in ghisa massiccia con bancale nervato per minimizzare vibrazioni
• Guide temprate e rettificate
• Frizione multidisco robusta per azionamento mandrino
• Motore separato per avanzamenti rapidi X e Z
• Joystick per comando avanzamenti X/Z montato sul carro
• Contropunta posizionabile motorizzata (per interassi ≥ 3000 mm)
• Cuscinetti mandrino sovradimensionati e frizione di sovraccarico nel carter

Specifiche tecniche

• Serie / Modello: DL E Heavy
• Lunghezza pezzo max.: 8.000 mm
• Ø tornitura su bancale: 1.600 mm
• Foro mandrino: 130 mm (ISO A2-15)
• Potenza mandrino: 22 kW
• Avanzamenti rapidi: X 1.870 mm/min; Z 3.740 mm/min
• Avanzamenti: X 0,064–12 mm/giro; Z 0,032–6 mm/giro
• Contropunta: Ø 160 mm, corsa 300 mm, cono MT80
• Dimensioni macchina: 11,04 m x 2,06 m x 2,23 m
• Peso macchina: 21.020 kg
