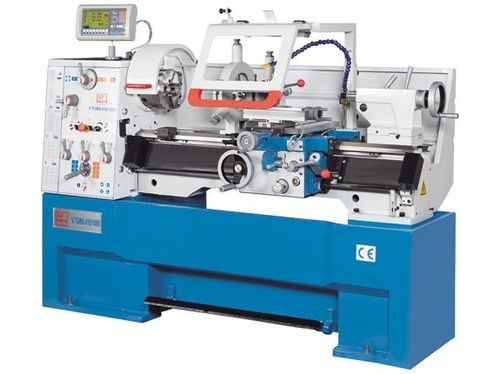

Tornio convenzionale V-Turn 410/1500

orizzontale3 assiCamlock D1-6

Introduzione
Il V-Turn 410/1500 è un tornio parallelo di precisione progettato per officine e per la produzione in piccole serie. Dotato di inverter e di un motore mandrino ad alte prestazioni, raggiunge fino a 3.000 giri/min e permette la lavorazione efficiente di pezzi di piccolo diametro, garantendo al contempo la rigidità necessaria per asportazioni pesanti. La funzione X.Pos di velocità di taglio costante adatta la velocità del mandrino al diametro durante la tornitura frontale per ottenere finiture paragonabili a macchine CNC.

Punti salienti

• Velocità di taglio costante (X.Pos)
• Ampia gamma di velocità e motore potente da 5,5 kW
• Dotazione standard completa, pronta per la produzione
• Cuscinetti mandrino sovradimensionati NSK

Caratteristiche e vantaggi

• Velocità di taglio costante: adattamento automatico della velocità del mandrino durante la tornitura frontale per finiture uniformi
• Bancale nervato in ghisa e telaio monoblocco massiccio per smorzamento e stabilità
• Guide ampie, temprate e rettificate per precisione duratura
• Cuscinetti mandrino sovradimensionati e mandrino di alta precisione per ottima concentricità
• Ingranaggi e alberi mandrino temprati e rettificati per funzionamento silenzioso
• Motore mandrino 5,5 kW per asportazioni impegnative
• Velocità mandrino a variazione continua: 30–550 rpm e 550–3000 rpm
• Arresto micrometrico e arresto torretta inclusi
• Lubrificazione centralizzata integrata al carrello per manutenzione ridotta
• Indicatore di posizione X.Pos a 3 assi con display digitale della velocità e funzione ausiliaria programmabile
• Freno elettromagnetico del mandrino a bassa manutenzione per arresti sicuri e affidabili

Specifiche tecniche (tabelle)
Area di lavoro
Distanza tra le punte: 1.500 mm
Altezza punte: 205 mm
Diametro tornibile sul bancale: 380 mm
Diametro tornibile sul ponte: 580 mm
Diametro sul carro: 255 mm
Lunghezza ponte: 250 mm
Larghezza bancale: 250 mm

Corsa
Corsa asse X: 210 mm
Corsa asse Z1: 140 mm
Orientamento slitta superiore: ±45°

Mandrino principale
Gamma velocità alta: 550 1/min - 3.000 1/min
Gamma velocità bassa: 30 1/min - 550 1/min
Foro mandrino: 52 mm
Attacco mandrino: Camlock D1-6
Cono mandrino: 6 MT

Avanzamento
Avanzamento asse X: 0,025 mm/giro - 0,85 mm/giro
Avanzamento asse Z: 0,05 mm/giro - 1,7 mm/giro

Filettatura
Filettatura metrica: (39) 0,2–14 mm
Filettatura diametrale: (21) 8–44 DP
Filettatura modulo: 0,3 mm - 3,5 mm
Filettatura Whitworth: (45) 2–72 TPI

Contropunta
Diametro cannotto: 50 mm
Cono contropunta: 4 MT
Corsa cannotto: 120 mm
Traslazione contropunta: ±13 mm

Potenza di azionamento
Potenza motore principale: 5,5 kW

Dimensioni e peso
Dimensioni (L x P x H): 2,44 m x 1,00 m x 1,32 m
Peso: 1.800 kg

Caratteristiche / dati tecnici

• Modello: V-Turn 410/1500
• Marca: KNUTH
• Distanza tra le punte: 1.500 mm
• Altezza punte: 205 mm
• Diametro tornibile sul bancale: 380 mm
• Foro mandrino: 52 mm (Camlock D1-6, 6 MT)
• Motore principale: 5,5 kW
• Gamma velocità: 30–550 / 550–3000 min-1
• Corse X/Z: X 210 mm / Z1 140 mm
• Avanzamenti X/Z: X 0,025–0,85 mm/giro; Z 0,05–1,7 mm/giro
• Filettature: metrico 0,2–14 mm, diametrale 8–44 DP, modulo 0,3–3,5 mm, Whitworth 2–72 TPI
• Contropunta: Ø50 mm, corsa 120 mm, cono 4 MT
• Dimensioni complessive: 2,44 m x 1,00 m x 1,32 m
• Peso: 1.800 kg
