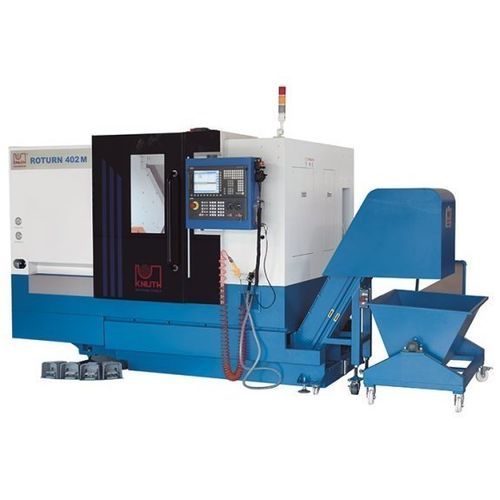

Tornio CNC Roturn 402 M

orizzontalecon bancale inclinatoA2-8

Descrizione
Il Roturn 402 M è un tornio CNC di produzione compatto con bancale inclinato, progettato per elevate prestazioni e buona evacuazione dei trucioli. Presenta guide lineari sugli assi X e Z, mandrino portapinze motorizzato, cannotto contropunta ad azionamento idraulico, asse C ad alta risoluzione e torretta BMT a 12 posizioni con utensili motorizzati per forature e fresature assiali e radiali. Il controllo SINUMERIK 828 D Basic è di serie.

Punti salienti

• Torretta BMT 12 posizioni con utensili motorizzati
• Asse C ad alta risoluzione per fresature di contorno
• Diametro di tornitura max 400 mm, altezza punte 200 mm
• Controllo Siemens SINUMERIK 828 D Basic
• Mandrino idraulico 3 griffe e cannotto contropunta idraulico

Struttura macchina

• Telaio inclinato pesante per elevata rigidità e rimozione trucioli
• Guide lineari di precisione su X e Z per stabilità in lavorazione
• Area di lavoro chiusa con ampia porta scorrevole
• Sistema di lubrificazione centralizzato automatico

Mandrino

• Attacco mandrino: A2-8, foro 86 mm (75 mm con tubo di tiro)
• Gamma velocità: 50 – 2.000 1/min (Roturn 402 M); varianti fino a 3.000 1/min
• Potenza motore principale: 11 / 15 kW

Utensili

• Torretta 12 posizioni (BMT) per rapidi cambi utensile e ampia area di lavoro
• Codolo utensile: 20 x 20 mm; attacco barra Ø 32 mm
• Velocità utensili motorizzati: fino a 3.000 1/min; motore utensili 2,3 kW (carico continuo)

Contropunta

• Cono: MT 5
• Diametro cannotto: 88 mm; corsa: 80 mm

Accessori / Dotazione standard

• Mandrino idraulico 3 griffe con foro passante (standard)
• Convogliatore trucioli a cerniera (standard)
• Sistema di raffreddamento ad alte prestazioni (standard)
• Lubrificazione centralizzata automatica, lampada LED, manuale e attrezzi di servizio
• Opzioni: scambiatore termico per quadro elettrico, interfaccia caricatori barra, sistemi di misura Renishaw

Controllo

• SINUMERIK 828 D Basic: CNC compatto e robusto con tastiera QWERTY e cicli di foratura/fresatura avanzati
• Include ProgramGUIDE, MDynamics, simulazione grafica e opzioni standard di trasferimento dati

Caratteristiche tecniche

• Area di lavoro: lunghezza pezzo max 340 mm; altezza punte 200 mm; Ø su bancale 400 mm; Ø su carro 250 mm; lunghezza lavorazione max 330 mm
• Corse: X 150 mm; Z 380 mm
• Avanzamenti rapidi: X 20.000 mm/min; Z 25.000 mm/min
• Mandrino: mandrino Ø 250 mm; gamma 50–2.000 1/min; foro mandrino 86 mm (75 mm con tubo)
• Portautensili: 12 posizioni; codolo 20 x 20 mm; attacco barra Ø 32 mm; utensili motorizzati 3.000 1/min, 2,3 kW
• Contropunta: cono MT 5; cannotto Ø 88 mm; corsa 80 mm
• Potenze: motore principale 15 / 11 kW; pompa raffreddamento 0,18 kW; utensili motorizzati 2,3 kW
• Dimensioni (L x W x H): 3,75 m x 1,9 m x 1,92 m; Peso: 3.760 kg
