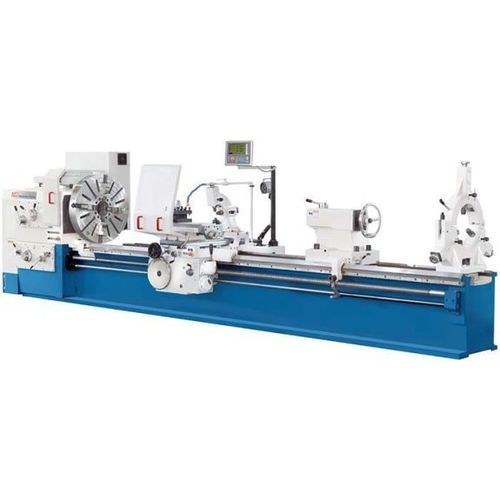

Tornio convenzionale DL S 515/5000

orizzontale3 assia base piana

Descrizione
Il DL S 515/5000 è un tornio convenzionale pesante progettato per la tornitura di pezzi di grande diametro e lunghezza. Supporta pezzi fino a 5.000 mm tra punte e grandi diametri grazie a un bancale monoblocco particolarmente largo e nervato e a una robusta testa mandrino. La frizione multidisco e il cambio manuale a 4 rapporti con controllo in frequenza consentono di gestire l’avviamento del mandrino e di regolare la coppia per asportazioni pesanti.

Punti di forza

• Distanza tra punte max: 5.000 mm
• Foro mandrino: 100 mm (A2-11)
• Motore principale: 22 kW
• 4 livelli di velocità mandrino
• Avanzamenti rapidi sugli assi X e Z
• Indicatore di posizione 3 assi montato

Caratteristiche principali (dettagli)

• Bancale extra largo e pesante con profonde nervature in costruzione monoblocco per elevata capacità di carico
• Guide temprate ad induzione e rettificate per precisione a lungo termine e usura minima
• Robusta testa con mandrino di alta precisione su cuscinetti a rulli conici per stabilità sotto carico
• Cambio manuale a 4 rapporti combinato con controllo di frequenza e motore potente per elevata coppia
• Joystick per avanzamenti X e Z montato sul supporto per gestione ergonomica
• Frizione di sovraccarico regolabile nel grembiule per protezione della meccanica di avanzamento
• Avanzamenti rapidi X e Z per rapido posizionamento del supporto
• Carro e slitta superiore dimensionati per elevate forze di taglio
• Funzioni display: lettura separata e differenziale/cumulativa per Z0 e Z1; risoluzione 0,01 / 0,005 mm; memoria per 10 utensili; commutazione raggio/diametro; conversione mm/pollici; calcolo schema fori; calcolatrice

Area di lavoro
Lunghezza pezzo (max.): 5.000 mm
Ø di tornitura su bancale: 1.000 mm
Ø su carro: 720 mm
Ø su ponte: 1.350 mm
Peso pezzo (max.): 4.000 kg
Lunghezza ponte: 470 mm
Larghezza bancale: 600 mm

Corse
Corsa asse X: 520 mm
Corsa asse Z: 4.700 mm
Corsa asse Z1: 250 mm
Inclinazione slitta superiore: 90°

Testa mandrino
Intervallo velocità mandrino: 5 1/min - 630 1/min
Foro mandrino: 100 mm
Attacco mandrino: A2-11

Avanzamento rapido
Avanzamento rapido X: 1.800 mm/min
Avanzamento rapido Z: 3.640 mm/min

Avanzamenti
Velocità avanzamento X: 0,04 mm/min - 4,8 mm/min
Velocità avanzamento Z: 0,08 mm/min - 9,6 mm/min
Velocità avanzamento Z1: 0,02 mm/min - 2,4 mm/min

Portautensili
Dimensioni codolo utensile: 32 mm x 32 mm

Filettatura
Filettatura metrica: (53) 1 - 120 mm
Filettatura in pollici: (49) 30 - 1/4
Filettatura diametrale: (56) 60 - 0,5 DP
Filettatura modulo: (54) 0,5 - 60 mm

Contropunta
Diametro canotto contropunta: 120 mm
Corsa canotto: 250 mm
Cono contropunta: 6 MT

Potenza di azionamento
Potenza motore principale: 22 kW
Potenza pompa refrigerante: 0,15 kW
Potenza motore avanzamento: 1,1 kW
Assorbimento totale: 23 kVA

Dimensioni e pesi
Dimensioni (L x W x H): 7,15 m x 1,5 m x 1,6 m
Peso: 9.500 kg

Specifiche tecniche (estratto)

• Modello: DL S 515/5000
• Lunghezza pezzo max: 5.000 mm
• Ø tornitura su bancale: 1.000 mm
• Ø su carro: 720 mm
• Foro mandrino: 100 mm
• Motore principale: 22 kW
• Avanzamenti rapidi X/Z: 1.800 / 3.640 mm/min
• Intervallo velocità mandrino: 5 - 630 1/min
• Peso macchina: 9.500 kg
