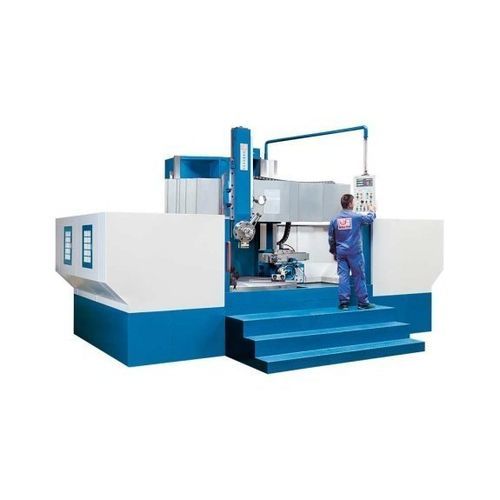

Tornio convenzionale VDM 2600 S

verticale3 assiservomotorizzato

Descrizione
Il tornio verticale convenzionale VDM 2600 S è progettato per la lavorazione di pezzi di grande diametro e peso elevato. La struttura semplifica il carico e lo scarico mediante gru o carrelli elevatori. L’avanzamento è azionato da un servomotore ad alto coppia e la traversa si blocca tramite un sistema idraulico. Il mandrino principale con riduttore fornisce elevata coppia per sgrossature pesanti; è disponibile un supporto laterale con avanzamento indipendente per l’alesatura del contorno esterno. Un indicatore di posizione a 3 assi è montato di serie per garantire precisione.

Punti salienti

• Allestimento e movimentazione ottimizzati per gru e carrelli elevatori
• Avanzamento a variazione continua tramite servomotore ad alto coppia
• Braccio verticale lungo e rigido con guide temprate
• Supporto laterale con avanzamento dedicato per contorni esterni
• Riduttore sulla trasmissione principale per elevata coppia
• Indicatore di posizione a 3 assi fornito di serie

Area utile di lavoro (tabella tecnica)
Diametro max. di tornitura: 2.600 mm
Diametro tornitura portautensile superiore: 2.600 mm
Diametro tornitura portautensile laterale: 2.300 mm
Altezza max. di lavorazione: 1.500 mm
Orientabilità portautensile superiore: ± 30°
Lunghezza pezzo (max.): 1.500 mm
Peso pezzo (max.): 10.000 kg

Corsa (tabella tecnica)
Corsa asse X1 carrello superiore: 1.300 mm
Corsa asse Z1 carrello superiore: 1.000 mm
Corsa trasversale asse W: 1.100 mm
Corsa asse X2 carrello laterale: 730 mm
Corsa asse Z2 carrello laterale: 1.180 mm

Mandrino principale (tabella tecnica)
Gamma di velocità: 1,4 1/min - 45 1/min
Coppia mandrino (max.): 32.000 Nm
Diametro tavola girevole: 2.300 mm

Avanzamento rapido (tabella tecnica)
Avanzamento rapido carrello superiore: 1.800 mm/min
Avanzamento rapido carrello laterale: 1.800 mm/min

Avanzamenti (tabella tecnica)
Velocità avanzamento asse X: 0,8 mm/min - 86 mm/min
Velocità avanzamento asse Z: 0,8 mm/min - 86 mm/min
Velocità avanzamento asse W: 440 mm/min

Portautensili (tabella tecnica)
Portautensile: 30 mm x 40 mm
Peso utensile max.: 50 kg

Potenza di azionamento (tabella tecnica)
Potenza motore principale: 37 kW
Potenza motore X: 4,7 kW
Potenza motore Z: 4,7 kW

Dimensioni e peso (tabella tecnica)
Dimensioni (L x P x H): 7,9 m x 5,3 m x 5,4 m
Peso: 27.500 kg

Dettagli prodotto

• Avanzamento a variazione continua mediante servomotori per un controllo potente e preciso
• Accesso facilitato per gru e carrelli; predisposizione ottimale per attrezzaggio di pezzi pesanti
• Struttura pesante della colonna con ampie guide temprate per elevata rigidità
• Bloccaggio idraulico della traversa
• Mandrino su cuscinetti a rulli a due file di alta precisione, regolabile
• Trasmissione con riduttore per elevata coppia e ampia gamma di velocità
• Supporto laterale disponibile con avanzamento indipendente per lavorazioni del contorno
