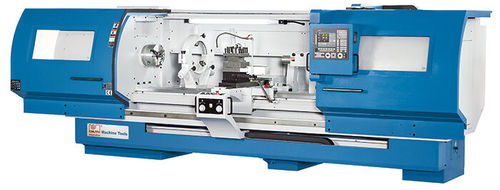

Tornio CNC Forceturn 800.15

orizzontale2 assia base piana

Descrizione
La serie Forceturn propone un tornio CNC a bancale piatto per lavorare pezzi grandi e pesanti fino a 5 000 mm di lunghezza. Il bancale robusto e le guide sovradimensionate, temprate e rettificate assicurano elevata rigidità e precisione nelle lavorazioni gravose. Il controllo Fagor è di facile utilizzo, con funzione Teach-in e programmazione a cicli; due volantini elettronici permettono posizionamenti in stile manuale e un rapido set-up. Le opzioni disponibili consentono di adattare la macchina a reparti di manutenzione, produzione di pezzi singoli o piccole serie.

Punti salienti

• Motore principale potente per lavorazioni pesanti
• Cambio utensili servoassistito a 4 posizioni
• Due volantini elettronici per funzionamento manuale e set-up
• Programmazione dei cicli e simulazione grafica per produzione in serie

Struttura macchina

• Bancale piatto con guide sovradimensionate, temprate, rettificate e contro‑rivestite per elevata rigidità
• Azionamento principale adatto a pezzi fino a 1,7 t (a seconda della versione)
• Impianto di raffreddamento ad alte prestazioni e lubrificazione centralizzata automatica di serie
• Foro mandrino: 85 mm (modelli 630) o 105 mm (modelli 800)

Mandrino e cambio principale

• Velocità mandrino infinitamente variabili e programmabili con cambio automatico a 3 marce
• Opzioni potenza motore principale: 15 kW (continuo) / 22 kW (picco)

Cambiautensili

• Cambiautensili automatico robusto a 4 posizioni con servomotore per cambi programmati

Comandi e funzionamento

• Controllo Fagor con programmazione a cicli intuitiva e Profile Editor per serie e pezzi singoli
• Simulazione grafica per la verifica e la sicurezza delle impostazioni
• Unità di controllo compatta con due volantini elettronici per funzionamento manuale e set-up rapido

Specifiche tecniche

• Ø tornibile sul bancale: 818 mm; Larghezza bancale: 450 mm; Altezza punte: 420 mm; Ø sul carro: 570 mm; Lunghezza max pezzo: 1.600 mm
• Corse: Asse X: 450 mm; Asse Z: 1.500 mm
• Mandrino: Gamma velocità: 20 - 1.500 rpm; Attacco mandrino: A1-11; Foro mandrino: 105 mm
• Rapidi: Asse X / Z: 5.000 mm/min
• Utensili: Numero posizioni: 4
• Precisioni: Posizionamento X/Z: 0,015 mm; Ripetibilità X/Z: 0,007 mm
• Contropunta: Cono: 5 MT; Diametro canotto: 105 mm; Corsa canotto: 170 mm
• Potenze: Potenza motore principale: 22 kW; Carico continuo: 15 kW; Motore X: 2 kW; Motore Z: 3,6 kW; Assorbimento totale: 40 kVA
• Dimensioni e peso: (L x P x H): 4 m x 2,25 m x 2,25 m; Peso: 4.500 kg
