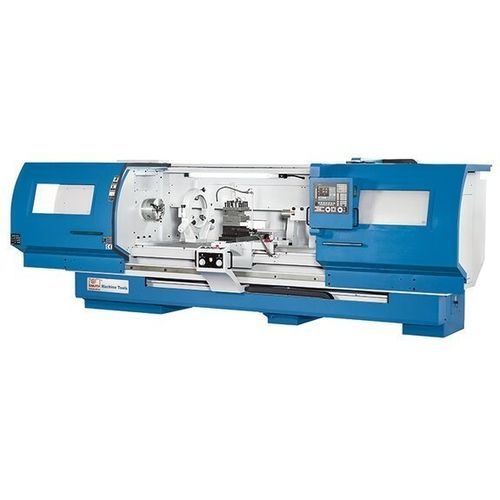

Tornio CNC Forceturn 800.50

orizzontale2 assia base piana

Descrizione
La serie Forceturn 800.50 è una piattaforma di tornio CNC ad alta capacità progettata per lavorare pezzi pesanti e lunghi fino a 5100 mm. Il bancale piano rigido e le guide sovradimensionate, temprate e rettificate assicurano elevata rigidità e precisione. Il controllo Fagor offre programmazione cicli intuitiva e funzione Teach-in; due volantini elettronici consentono regolazioni manuali e posizionamenti fini. Le opzioni configurabili permettono l’adattamento a officine di manutenzione e alla produzione di pezzi singoli.

Caratteristiche principali

• Motore principale potente per lavorazioni gravose
• Cambio utensili servoassistito a 4 posizioni per cambi programmati
• Due volantini elettronici per funzionamento manuale e set-up rapido
• Programmazione cicli e simulazione grafica per produzione in serie

Progettazione macchina / Caratteristiche

• Bancale con guide sovradimensionate, temprate, rettificate e rivestite per elevata rigidità e precisione
• Motore principale dimensionato per pezzi fino a circa 1700 kg
• Impianto di raffreddamento performante e lubrificazione centralizzata automatica di serie
• Foro mandrino disponibile: 85 mm o 105 mm (modello 800)
• Velocità mandrino variabili, programmabili, con cambio marce automatico 3 rapporti
• Potenza motore principale: 22 kW (picco) / 15 kW (continua)
• Torretta/porta-utensili robusta automatica a 4 posizioni servoassistita

Area di lavoro
Diametro tornibile sul bancale: 818 mm
Larghezza bancale: 450 mm
Altezza punte: 420 mm
Diametro tornibile sul carrello: 570 mm
Lunghezza massima pezzo: 5100 mm

Corse
Corsa asse X: 450 mm
Corsa asse Z: 5000 mm

Mandrino
Campo di velocità: 20 rpm – 1500 rpm
Attacco mandrino: A1-11
Foro mandrino: 105 mm

Avanzamenti rapidi
Avanzamento rapido X: 5000 mm/min
Avanzamento rapido Z: 5000 mm/min

Utensileria
Numero posizioni utensili: 4 posizioni (cambio servo)

Precisioni
Precisione posizionamento X: 0,015 mm
Precisione posizionamento Z: 0,03 mm
Ripetibilità X: 0,007 mm
Ripetibilità Z: 0,015 mm

Contropunta
Cono contropunta: MT5
Diametro canotto contropunta: 105 mm
Corsa canotto: 170 mm

Potenze
Potenza motore principale: 22 kW (15 kW continua)
Motore asse X: 2 kW
Motore asse Z: 3,6 kW
Assorbimento totale: 40 kVA

Dimensioni e peso
Dimensioni (L x W x H): 7,5 m x 2,25 m x 2,45 m
Peso: 8000 kg

Dettagli aggiuntivi

• Controllo Fagor con Profile Editor e simulazione grafica per set-up sicuro
• Due volantini elettronici sul pannello per rapido set-up manuale
• Esempi di dotazione standard: Fagor 8058 Elite, mandrino 3 griffe Ø300 mm, impianto di raffreddamento, lubrificazione centralizzata, lampada di lavoro
• Interfacce: USB e unità di comando basculante per trasferimento dati

Caratteristiche / specifiche tecniche

• Modello: Forceturn 800.50
• Produttore / Marca: KNUTH
• Diametro tornibile sul bancale: 818 mm
• Larghezza bancale: 450 mm
• Altezza punte: 420 mm
• Diametro tornibile sul carrello: 570 mm
• Lunghezza max pezzo: 5100 mm
• Corsa X: 450 mm
• Corsa Z: 5000 mm
• Gamma velocità mandrino: 20 – 1500 rpm
• Attacco mandrino: A1-11
• Foro mandrino: 105 mm
• Avanzamenti rapidi X/Z: 5000 mm/min
• Posizioni utensili: 4 (servo)
• Precisione posizionamento X/Z: 0,015 mm / 0,03 mm
• Ripetibilità X/Z: 0,007 mm / 0,015 mm
• Contropunta: MT5 / Ø 105 mm / corsa 170 mm
• Potenza principale: 22 kW (15 kW continua)
• Assorbimento totale: 40 kVA
• Dimensioni (L x W x H): 7,5 m x 2,25 m x 2,45 m
• Peso: 8000 kg
