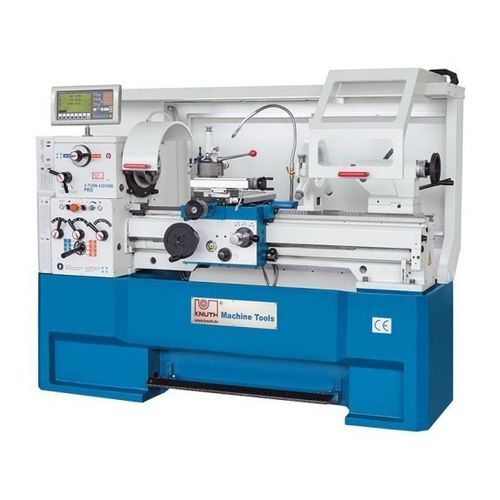

Tornio manuale V-Turn 410 PRO

orizzontale3 assiCamlock D1-6

Panoramica
Il tornio universale V-Turn 410 PRO unisce una migliore ergonomia e una maggiore sicurezza a un mandrino ad alte prestazioni. Dotato di inverter e di un motore mandrino da 5,5 kW fino a 3.000 giri/min, è adatto alla lavorazione efficiente di pezzi di piccolo diametro mantenendo la rigidità necessaria per asportazioni di truciolo impegnative. La funzione di velocità di taglio costante adatta automaticamente la velocità del mandrino durante la tornitura di faccia per ottenere finiture paragonabili a quelle dei torni CNC.

Punti salienti

• Carrozzeria macchina ergonomica
• Grembiale ottimizzato con avanzamento automatico
• Funzione velocità di taglio costante (V-constant)
• Alta velocità mandrino e motore 5,5 kW
• Cuscinetti a rulli NSK

Dettagli prodotto

• Visualizzatore di posizione su 3 assi con indicazione della velocità del mandrino integrata, fornito montato
• Carrozzeria ridisegnata e dispositivi di protezione aggiunti per migliore ergonomia
• Velocità di taglio costante: il mandrino si adatta automaticamente durante la tornitura frontale per mantenere la velocità di taglio e migliorare la qualità superficiale
• Banca macchina in ghisa fortemente nervata, testa mandrino rigida e telaio monoblocco massiccio per una base solida
• Guide larghe temprate ad induzione per durata e precisione
• Slitte frontali e superiori con guide e madreviti regolabili
• Cuscinetti mandrino precaricati ad alta precisione per eccellente concentricità e capacità di carico
• Motore mandrino principale 5,5 kW per rapide accelerazioni e asportazione truciolo efficace
• Ingranaggi intermedi (back-gearing) per elevata coppia in lavorazioni gravose
• Interruttore avanzamento robusto sul supporto per funzionamento semplificato
• Funzioni dell'indicatore X.Pos completate da display digitale della velocità e funzione ausiliaria programmabile
• Freno elettromagnetico del mandrino principale a bassa manutenzione
• SKU: 300822
• Consegna rapida

Specifiche tecniche
Area di lavoro
Distanza tra punte: 1.000 mm
Altezza punte: 205 mm
Ø tornibile sul bancale: 380 mm
Ø tornibile sul ponte: 580 mm
Ø sul carro: 255 mm
Lunghezza ponte: 250 mm
Larghezza bancale: 250 mm

Corse
Corsa asse X: 210 mm
Corsa asse Z1: 140 mm
Angolo di inclinazione slitta superiore: ± 45°

Mandrino principale
Gamma velocità alta: 550 1/min - 3.000 1/min
Gamma velocità bassa: 30 1/min - 550 1/min
Foro mandrino: 52 mm
Attacco mandrino: Camlock D1-6
Cono mandrino: 6 MT

Avanzamenti
Avanzamento asse X: 0,013 mm/giro - 0,45 mm/giro
Avanzamento asse Z: 0,026 mm/giro - 0,9 mm/giro

Filettatura
Filettature metriche: (39) 0,2-14 mm
Filettature diametrali: (21) 8-44 DP
Filettature modulo: 0,3 mm - 3,5 mm
Filettature Whitworth: (45) 2-72 TPI

Contropunta
Diametro canotto contropunta: 50 mm
Cono contropunta: 4 MT
Corsa canotto: 120 mm
Regolazione trasversale contropunta: ± 13 mm

Potenza di azionamento
Potenza motore principale: 5,5 kW

Dimensioni e peso
Dimensioni complessive (L×P×H): 1,94 m x 1 m x 1,6 m
Peso: 1.210 kg

Caratteristiche tecniche

• Modello: V-Turn 410 PRO
• Serie: V-Turn PRO
• Tipo: Tornio universale
• Distanza tra punte: 1.000 mm
• Altezza punte: 205 mm
• Diametri di tornitura: 380 mm / 580 mm
• Corsie X/Z: 210 mm / 140 mm
• Inclinazione slitta superiore: ±45°
• Velocità mandrino: 30–3.000 1/min (due gamme)
• Foro mandrino: 52 mm, Camlock D1-6, 6 MT
• Motore mandrino: 5,5 kW
• Avanzamenti: 0,013–0,45 mm/giro / 0,026–0,9 mm/giro
• Filettatura: metrico 0,2–14 mm; modulo 0,3–3,5 mm
• Contropunta: canotto Ø 50 mm, corsa 120 mm
• Dimensioni (L×P×H): 1,94 m × 1,00 m × 1,60 m
• Peso: 1.210 kg
• Funzioni aggiuntive: velocità di taglio costante, indicatore X.Pos, basamento in ghisa monoblocco, guide indurite, cuscinetti precaricati, freno elettromagnetico
