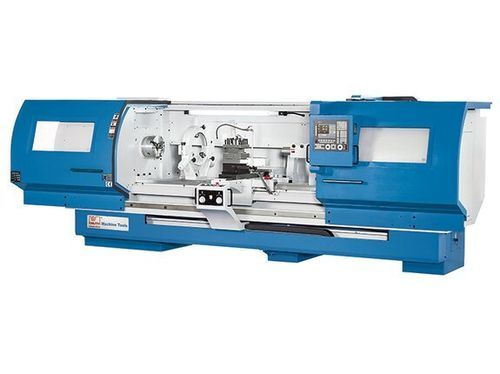

Tornio CNC Forceturn 630.30

orizzontale2 assia base piana

Descrizione
La serie Forceturn fornisce una piattaforma di tornio CNC a bancale piano controllata a cicli per la lavorazione di pezzi lunghi e pesanti. La progettazione supporta componenti di lunghezza rilevante (serie fino a 5 000 mm) con elevata stabilità geometrica. Il controllo Fagor include Teach-in e programmazione cicli; due volantini elettronici permettono l'uso in modalità manuale e un rapido set-up. Opzioni come lunette, contropunta, convogliatore trucioli e torrette consentono la configurazione in base a esigenze di produzione o manutenzione.

Punti chiave

• Funzionamento CNC a cicli per pezzi singoli e produzione a lotti
• Cambio utensile servo a 4 posizioni per cambi programmati
• 2 volantini elettronici per funzionamento manuale e posizionamenti fini
• Velocità mandrino variabili con scatola ingranaggi principale automatica a 3 rapporti

Dettagli del prodotto

• Controllo Fagor con programmazione cicli intuitiva e Profile Editor per pezzi complessi
• Simulazione grafica per verifica programmi prima della lavorazione
• Struttura con guide sovradimensionate, temprate e rettificate
• Motore principale dimensionato per pezzi pesanti (22 kW picco, 15 kW continuo)
• Impianto di raffreddamento ad alte prestazioni e lubrificazione centralizzata di serie
• Foro mandrino: 85 mm (modelli 630) o 105 mm (modelli 800)
• Cambio utensili servo 4 posizioni automatico per cambi affidabili
• Due volantini elettronici sul pannello per set-up e interventi manuali

Specifiche tecniche
Area di lavoro
Ø tornibile sul bancale: 670 mm
Larghezza bancale: 450 mm
Altezza punte: 335 mm
Ø tornitura su carro: 400 mm
Lunghezza pezzo (max.): 3.100 mm

Corse
Corsa asse X: 450 mm
Corsa asse Z: 3.000 mm

Mandrino
Gamma di velocità: 27 1/min - 2.250 1/min
Attacco mandrino: D1-8
Foro mandrino: 85 mm

Avanzamento rapido
Rapido X: 5.000 mm/min
Rapido Z: 5.000 mm/min

Portautensili
Numero posizioni utensili: 4 posizioni

Precisioni
Precisione posizionamento X: 0,015 mm
Precisione posizionamento Z: 0,02 mm
Ripetibilità X: 0,007 mm
Ripetibilità Z: 0,01 mm

Contropunta
Cono contropunta: 5 MT
Diametro cannotto: 105 mm
Corsa cannotto: 170 mm

Potenze
Potenza motore principale: 22 kW
Principale carico continuo: 15 kW
Potenza motore X: 2 kW
Potenza motore Z: 3,6 kW
Assorbimento totale: 40 kVA

Dimensioni e peso
Ingombro (L x W x H): 5,5 m x 2,25 m x 2,25 m
Peso: 5.600 kg

Caratteristiche / riepilogo tecnico

• Modello: Forceturn 630.30
• Tipologia: Tornio CNC a bancale piano controllato a cicli
• Controllo: Fagor (programmazione cicli, Profile Editor, simulazione grafica)
• Foro mandrino (630): 85 mm; attacco D1-8
• Ø tornitura su bancale: 670 mm; su carro: 400 mm
• Lunghezza pezzo indicata: 3.100 mm (la serie può supportare lunghezze maggiori su configurazione)
• Corse X/Z: 450 mm / 3.000 mm; avanzamenti rapidi X/Z: 5.000 mm/min
• Motore principale: 22 kW (15 kW continuo); assorbimento totale: 40 kVA
