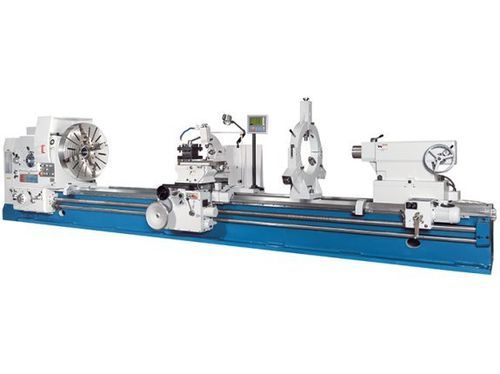

Tornio convenzionale DL E Heavy 620/5000

orizzontale3 assiper pezzi lunghi

Descrizione
Le macchine della serie DL E Heavy consentono di lavorare diametri di tornitura molto grandi e pezzi di lunghezza notevole. Questa famiglia di torni è pensata per la lavorazione convenzionale di pezzi fino a 8.000 mm di lunghezza e oltre 1.600 mm di diametro. Il bancale particolarmente largo e fortemente nervato sostiene elevati pesi dei pezzi. Potenti motori azionano il mandrino principale tramite una frizione multidisco regolabile. L’avanzamento rapido nel carro e la contropunta motorizzata aumentano l’efficienza su bancali lunghi.

Punti salienti

• Distanza tra le punte fino a 8.000 mm
• Foro mandrino 130 mm
• Potenza mandrino principale 22 kW
• Avanzamenti rapidi in X e Z
• Fornito con indicatore di posizione a 3 assi montato

Area di lavoro
Lunghezza pezzo (max.): 5.000 mm
Ø tornitura su bancale: 1.250 mm
Ø tornitura su carro: 900 mm
Peso pezzo (max.): 6.000 kg
Larghezza bancale: 755 mm
Capacità max. (tra punte): 6.000 kg
Capacità max. (mandrino): 1.500 kg

Corse
Corsa asse X: 630 mm
Corsa asse Z: 4.800 mm
Corsa asse Z1: 300 mm
Oscillazione slitta superiore: ±180°

Mandrino
Velocità mandrino (destra): 3,15 1/min - 315 1/min
Velocità mandrino (sinistra): 4 1/min - 315 1/min
Foro mandrino: 130 mm
Attacco mandrino: ISO A2-15

Avanzamento rapido
Avanzamento rapido X: 1.870 mm/min
Avanzamento rapido Z: 3.740 mm/min

Avanzamenti
Avanzamento X: 0,064 mm/giro - 12 mm/giro
Avanzamento Z: 0,032 mm/giro - 6 mm/giro
Avanzamento Z1: 0,016 mm/giro - 3 mm/giro

Filettatura
Filettatura metrica: 1 mm - 120 mm
Filettatura diametral: (42) 30 - 1/4 DP
Filettatura modulo: 0,5 mm - 60 mm
Filettatura Whitworth: (48) 0,5 - 60 TPI

Contropunta
Diametro cannotto: 160 mm
Corsa cannotto: 300 mm
Cono cannotto: metriche 80
Regolazione trasversale contropunta: ±2,5 mm

Potenza
Potenza motore principale: 22 kW

Dimensioni e peso
Dimensioni (L×W×H): 8,1 m x 1,88 m x 1,92 m
Peso: 13.300 kg

Dotazione standard / opzioni rilevanti

• Indicatore di posizione 3 assi X.Pos 3.2 (montato)
• Frizione di sovraccarico completa nel grembiale
• Joystick per avanzamenti X e Z montato sul supporto
• Posizionamento motorizzato della contropunta (per distanze tra le punte ≥ 3000 mm)
• Supporti e lunette per pezzi lunghi

Caractéristiques / spécifications techniques

• Modello: DL E Heavy 620/5000
• Lunghezza pezzo (max.): 5.000 mm
• Ø tornitura su bancale: 1.250 mm
• Ø tornitura su carro: 900 mm
• Peso max. pezzo: 6.000 kg
• Larghezza bancale: 755 mm
• Corse X/Z/Z1: 630 / 4.800 / 300 mm
• Potenza principale: 22 kW
• Avanzamenti rapidi X/Z: 1.870 / 3.740 mm/min
• Intervalli avanzamenti X/Z/Z1: 0,064–12 / 0,032–6 / 0,016–3 mm/giro
• Intervalli filettature: metrica 1–120 mm; modulo 0,5–60 mm; Whitworth 0,5–60 TPI
• Diametro cannotto/corsa: 160 mm / 300 mm
• Dimensioni (L×W×H): 8,1 m × 1,88 m × 1,92 m
• Peso macchina: 13.300 kg
