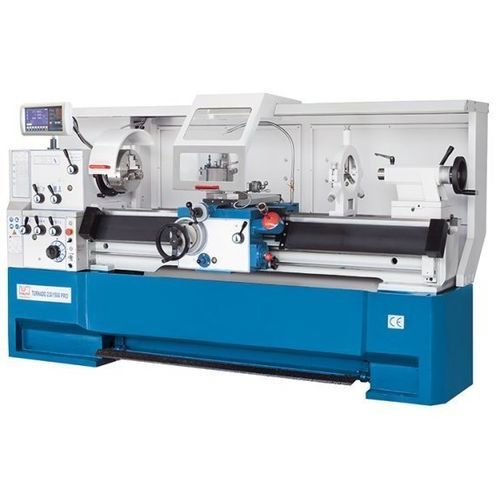

Tornio convenzionale Turnado 230/1000 PRO

orizzontale2 assiuniversale

Descrizione
La serie Turnado PRO reinterpreta il tornio classico con azionamenti e comandi moderni per il tornitura industriale. I modelli PRO uniscono ampia gamma di velocità controllata da inverter, funzione di velocità di taglio costante e traslazioni rapide per lavorazioni manuali e semiautomatiche efficaci di alberi, boccole e componenti torniti.

Punti salienti

• Gamma di velocità variabile all'infinito controllata da inverter
• Grembiale con motore per avanzamento rapido per posizionamenti rapidi
• Ampia dotazione standard e guide regolabili
• Velocità di taglio costante (V‑constant) per finitura superficiale uniforme

Dettagli prodotto

• Carenatura ergonomica che integra comandi e funzioni per l'operatore
• Banco in ghisa fortemente nervato, mandrino rigido e basamento monoblocco per stabilità
• Ponte rimovibile per lavorare pezzi corti di grande diametro
• Riduttore e controllo elettronico avanzato del mandrino per elevata coppia e ampia gamma di velocità
• Cuscinetti mandrino precaricati ad alta precisione per concentricità e capacità di carico
• Tutte le guide sono regolabili; ingranaggi e alberi di trasmissione temprati e rettificati per funzionamento silenzioso
• Grembiale in bagno d'olio per bassa manutenzione; lubrificazione centralizzata nel supporto semplifica la manutenzione
• Finecorsa micrometrico del banco per elevata ripetibilità sull'asse Z
• Contropunta regolabile lateralmente per tornitura conica
• Indicatore X.Pos integrato con display digitale della velocità e funzioni ausiliarie programmabili
• Velocità di taglio costante: la velocità del mandrino si adatta automaticamente durante le operazioni di spianatura per mantenere la velocità di taglio al bordo utensile

Area utile di lavoro
Distanza tra punte: 1000 mm
Altezza punte: 230 mm
Diametro di tornitura sul bancale: 460 mm
Diametro max su ponte: 690 mm
Diametro su carrello: 274 mm
Lunghezza ponte: 155 mm
Ampiezza bancale: 300 mm

Corsa
Corsa asse X: 285 mm
Corsa asse Z1: 128 mm
Orientabilità slitta superiore: ± 52°

Mandrino
Gamma velocità bassa: 30 1/min - 600 1/min
Gamma velocità alta: 600 1/min - 3000 1/min
Foro mandrino: 58 mm
Attacco mandrino: Camlock D1-6
Cono mandrino: 6 MT

Avanzamento
Avanzamento asse X: 0,025 mm/giro - 1,384 mm/giro
Avanzamento asse Z: 0,055 mm/giro - 3,061 mm/giro

Filettatura
Filettatura metrica: 0,1 mm - 14 mm
Filettatura diametrale: (50) 4-112 DP
Filettatura modulo: 0,1 mm - 7 mm
Filettatura Whitworth: (60) 2-112 TPI

Contropunta
Diametro canotto: 60 mm
Cono contropunta: MK 4
Corsa canotto: 120 mm
Regolazione trasversale: ± 13 mm

Potenza azionamento
Potenza motore principale: 7,5 kW

Dimensioni e peso
Dimensioni (L x W x H): 2,2 m x 1,08 m x 1,57 m
Peso: 1720 kg

Caractéristiques / spécifications techniques

• Modello: Turnado 230/1000 PRO
• Tipo: Tornio universale per tornitura manuale e semiautomatica
• Funzione V-constant per mantenere la velocità di taglio durante lo spianamento
• Ponte rimovibile per pezzi corti di grande diametro
• Foro mandrino 58 mm, attacco Camlock D1-6, cono 6 MT; velocità fino a 3000 1/min
• Intervalli avanzamento e filettatura per metrico, diametrale, modulo e Whitworth
• Motore principale: 7,5 kW; ingombro e peso adatti a officine industriali
