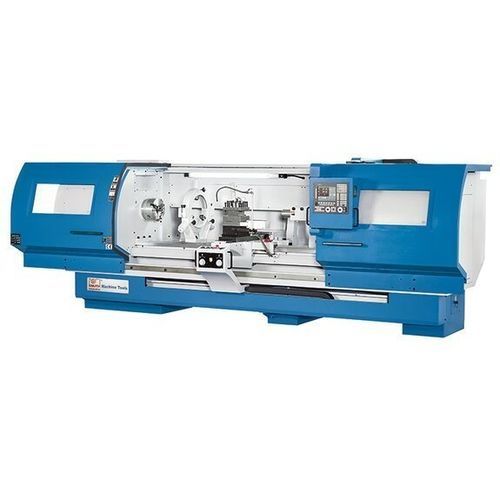

Tornio CNC Forceturn 800.30

orizzontale2 assia base piana

Descrizione
Il Forceturn 800.30 è un tornio CNC a bancale piatto con programmazione a cicli, progettato per pezzi lunghi e pesanti. La struttura rigida e le opzioni di mandrino lo rendono idoneo per reparti di manutenzione, produzione di pezzi singoli e piccole serie (lunghezza standard 3.100 mm). Il controllo è intuitivo con funzione Teach-in e due volantini elettronici per operazioni manuali precise.

Punti salienti

• Motore principale potente per lavorazioni gravose
• Cambio utensili servoassistito a 4 posizioni
• Due volantini elettronici per messa a punto e posizionamenti fini
• Programmazione a cicli con profileditor e simulazione grafica

Struttura macchina

• Guide di grandi dimensioni, temprate, rettificate e rivestite per elevata rigidità e precisione
• Progettato per pezzi pesanti (fino a ca. 1.700 kg a seconda della configurazione)
• Impianto di raffreddamento ad alte prestazioni e lubrificazione centralizzata automatica di serie
• Foro mandrino: 85 mm (modelli 630) o 105 mm (modelli 800)

Mandrino / Trasmissione

• Velocità mandrino programmabili e variabili in continuo con cambio automatico a 3 marce
• Potenza motore principale: 22 kW (15 kW continuo) in base alla configurazione

Cambio utensili

• Portautensili automatico e robusto a 4 postazioni servoassistito per cambi programmati

Controllo e operatività

• Controllo Fagor (opz. Fagor 8058 Elite) con programmazione a cicli e simulazione grafica
• Due volantini elettronici sul pannello per allestimento rapido e interventi manuali
• Interfacce per trasferimento programmi e comunicazione esterna

Dotazione standard (selezione)

• Controllo Fagor 8058 Elite (a seconda della configurazione)
• 2 volantini elettronici
• Cambio 3 rapporti automatico
• Portautensili 4 posizioni servoassistito
• Mandrino 3 ganasce Ø 300 mm
• Contropunta
• Impianto di raffreddamento
• Lubrificazione centralizzata
• Lampada di lavoro e utensili di servizio

Accessori opzionali (esempi)

• Trasportatore a catena per trucioli
• Revolver Sauter 8 posizioni VDI 40 idrostatico-servo
• Boccole riduttrici, punte vive
• Set di utensili e set di inserti

Caratteristiche / specifiche tecniche

• Area di lavoro: Ø tornibile su bancale: 818 mm; Larghezza bancale: 450 mm; Altezza punte: 420 mm; Ø tornibile su carrello: 570 mm; Lunghezza max pezzo: 3.100 mm
• Corse: Corsa asse X: 450 mm; Corsa asse Z: 3.000 mm
• Mandrino: Intervallo velocità: 20 1/min – 1.500 1/min; Attacco mandrino: A1-11; Foro mandrino: 105 mm
• Velocità rapide: X: 5.000 mm/min; Z: 5.000 mm/min
• Utensileria: Numero di postazioni: 4
• Precisioni: Posizionamento X: 0,015 mm; Posizionamento Z: 0,02 mm; Ripetibilità X: 0,007 mm; Ripetibilità Z: 0,01 mm
• Contropunta: Cono: MT 5; Diametro canotto: 105 mm; Corsa canotto: 170 mm
• Potenza: Motore principale: 22 kW (15 kW continuo); Asse X: 2 kW; Asse Z: 3,6 kW; Assorbimento totale: 40 kVA
• Dimensioni e peso: Dimensioni (L x P x H): 5,5 m x 2,25 m x 2,25 m; Peso: ca. 6.000 kg
• Famiglia / Serie: Serie Forceturn — torni a bancale piatto con controllo a cicli per pezzi pesanti e lunghi
• Marca: KNUTH
