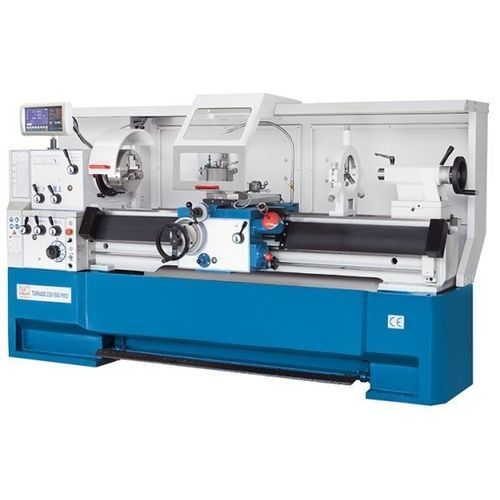

Tornio convenzionale Turnado 280/1500 PRO

orizzontale2 assiD1-8

Panoramica
La serie Turnado PRO comprende torni universali moderni progettati per lavorazioni di tornitura convenzionale ad alte prestazioni. I modelli PRO uniscono un'ampia gamma di velocità controllata da inverter, la funzione di velocità di taglio costante e rapidi spostamenti per ottenere finiture superficiali di qualità con operatività e manutenzione semplici.

Punti salienti

• Gamma di velocità a variazione continua (controllo inverter)
• Carrello con motore di avanzamento rapido
• Velocità di taglio costante (V‑constant) per la fresatura di facce
• Ampia dotazione standard e carenatura ergonomica

Dettagli del prodotto

• Bancale in ghisa massiccia e profondamente nervato con telaio monoblocco per stabilità
• Ponte removibile per lavorare pezzi corti con ampi diametri
• Riduttore e comando elettronico avanzato per elevata coppia e ampia gamma di velocità
• Cuscinetti mandrino precaricati ad alta precisione per concentricità e capacità di carico
• Tutte le guide regolabili; ingranaggi, alberi di trasmissione e guide temprati e rettificati
• Grembiala in bagno d'olio per bassa manutenzione; lubrificazione centralizzata che semplifica il servizio
• Fermabancata micrometrico per alta ripetibilità sull'asse Z; contropunta regolabile lateralmente per tornitura conica
• Indicatore di posizione X.Pos con visualizzazione digitale della velocità e funzioni ausiliarie programmabili
• Velocità di taglio costante: la velocità del mandrino si adatta automaticamente al diametro durante la lavorazione per risultati paragonabili al CNC

Area utile di lavoro
Distanza tra punte: 1.500 mm
Altezza punte: 280 mm
Diametro di tornitura sul bancale: 560 mm
Diametro max. sul ponte: 785 mm
Diametro max. sul carrello: 355 mm
Lunghezza del ponte: 170 mm
Ampiezza bancale: 350 mm

Corse
Corsa asse X: 316 mm
Corsa asse Z1: 130 mm
Campo di inclinazione del carrello superiore: ± 52°

Mandrino principale
Gamma velocità bassa: 25 1/min - 200 1/min
Gamma velocità alta: 200 1/min - 1.600 1/min
Foro mandrino: 80 mm
Attacco mandrino: Camlock D1-8
Cono mandrino: 7 MT

Avanzamenti
Avanzamento asse X: 0,02 mm/giro - 0,573 mm/giro
Avanzamento asse Z: 0,059 mm/giro - 1,646 mm/giro

Filettatura
Filettatura metrica: 0,2 mm - 14 mm
Filettatura diametrale: (50) 4-112 DP
Filettatura modulo: 0,1 mm - 7 mm
Filettatura Whitworth: (60) 2-112 TPI

Contropunta
Diametro canotto: 75 mm
Cono contropunta: MK 5
Corsa canotto: 180 mm
Regolazione trasversale: ± 12 mm

Potenza di azionamento
Potenza motore principale: 7,5 kW

Dimensioni e peso
Ingombro (L x P x H): 2,84 m x 1,15 m x 1,46 m
Peso: 2.370 kg

Specifiche tecniche

• Modello: Turnado 280/1500 PRO
• Categoria: Tornio universale
• Distanza tra punte: 1.500 mm
• Altezza punte: 280 mm
• Diametro di tornitura sul bancale: 560 mm
• Passaggio mandrino: 80 mm (Camlock D1-8, cono MT7)
• Gamma velocità: 25 - 1.600 1/min (due gamme)
• Potenza motore principale: 7,5 kW
• Corsa X / Z1: 316 mm / 130 mm
• Peso: 2.370 kg
