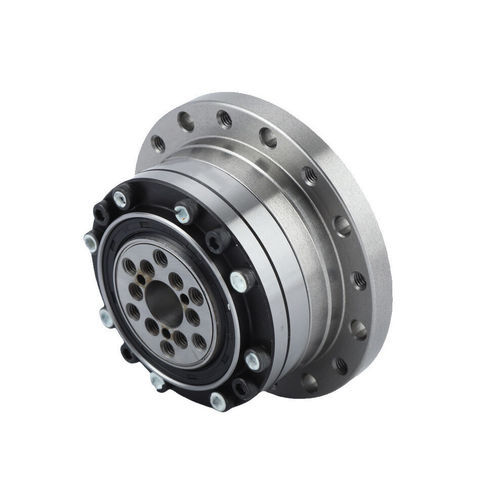

Servo-riduttore armonico FSG-I

coassialead albero pieno20 - 50 Nm

Introduzione La serie FSG-I di riduttori a onda di deformazione utilizza un generatore d'onda a camma integrato. Le dimensioni del foro dell'albero a camma possono essere personalizzate per adattarsi ai modelli di motori specifici del cliente. L'albero di ingresso si interfaccia direttamente con il foro interno del generatore d'onda tramite un collegamento a chiavetta. Questo sistema è tipicamente configurato con l'ingranaggio circolare fissato alla base e l'ingranaggio flessibile che funge da estremità di uscita. Caratteristiche - Il design a camma integrata consente un'installazione più semplice e offre più configurazioni di montaggio - Maggiore coppia di uscita con dimensioni compatte ottimizzate - Controllo preciso della rotazione e del posizionamento per un movimento accurato - Allineamento coassiale tra gli alberi di ingresso e uscita - Comunemente utilizzato in giunti di bracci robotici o piattaforme rotanti sigillate che richiedono protezione ambientale Specifiche Coppia di avviamento della serie FSG: cNm Rapporto di riduzione: 11, 14, 17, 20, 25, 32, 40 50: —, 4.5, 6.7, 8.6, 17, 34, 61 80: —, 3.1, 4.4, 5.4, 10, 21, 39 100: —, 2.8, 3.7, 4.7, 8.8, 20, 34 120: —, —, 3.4, 4.2, 8, 17, 31 160: —, —, —, 3.6, 6.9, 15, 26 Tabella delle prestazioni (Foglio 2) Modello: Valore di progetto, Valore istantaneo ammissibile FSG-14: Mb di 20Nm, Mb max 40Nm Ftdi 180N, Ft max320N Fa di 180N, Fa max 320N FSG-17: Mb di30Nm, Mb max 60Nm Ftdi230N, Ftmax400N Fa di 230N, Fa max 400N FSG-20: Mb di42Nm, Mb max 80Nm Ftdi 270N, Ftmax 480N Fa di 270N, Famax 480N FSG-25: Mb di 80Nm, Mb max 160Nm Ft di440N, Ft max 770N Fa di 440N, Fa max770N FSG-32: Mb di 220Nm, Mb max 440Nm Ftdi 900N, Ft max 1600N Fa di900N, Fa max 1600N FSG-40: Mb di 320Nm, Mb max 650Nm Ftdi 1000N, Ft max 1750N Fa di1000N, Fa max 1750N Caratteristiche tecniche / Specifiche - Serie: FSG-I - Generatore d'onda a camma integrato - Foro dell'albero a camma personalizzabile per adattarsi ai motori - Collegamento a chiavetta tra l'albero di ingresso e il generatore d'onda - Ingranaggio circolare fissato alla base, ingranaggio flessibile come uscita - Disponibili più rapporti di riduzione (11, 14, 17, 20, 25, 32, 40, 50, 80, 100, 120, 160) - Modelli: FSG-14, FSG-17, FSG-20, FSG-25, FSG-32, FSG-40 - Applicazioni tipiche: giunti di bracci robotici, piattaforme rotanti sigillate
