Microriduttore armonico CSF 11
coassialeper albero con pignone0.1 - 0.2 Nm

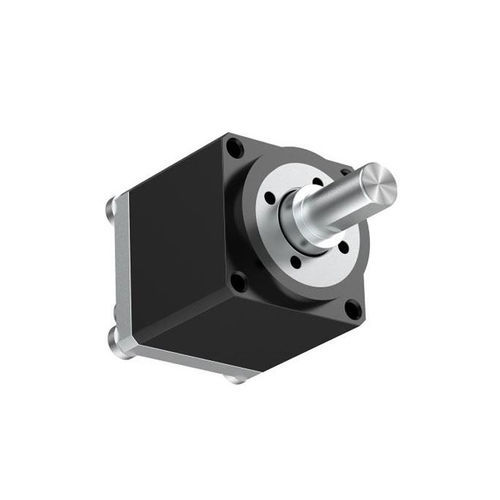

Microriduttore armonico - CSF 11 - Suzhou Honpine Precision Industry Co., Ltd. - coassiale / per albero con pignone / 0.1 - 0.2 Nm
Microriduttore armonico - CSF 11 - Suzhou Honpine Precision Industry Co., Ltd. - coassiale / per albero con pignone / 0.1 - 0.2 Nm
Microriduttore armonico - CSF 11 - Suzhou Honpine Precision Industry Co., Ltd. - coassiale / per albero con pignone / 0.1 - 0.2 Nm - immagine - 2
Microriduttore armonico - CSF 11 - Suzhou Honpine Precision Industry Co., Ltd. - coassiale / per albero con pignone / 0.1 - 0.2 Nm - immagine - 3
Microriduttore armonico - CSF 11 - Suzhou Honpine Precision Industry Co., Ltd. - coassiale / per albero con pignone / 0.1 - 0.2 Nm - immagine - 4
Microriduttore armonico - CSF 11 - Suzhou Honpine Precision Industry Co., Ltd. - coassiale / per albero con pignone / 0.1 - 0.2 Nm - immagine - 5
Microriduttore armonico - CSF 11 - Suzhou Honpine Precision Industry Co., Ltd. - coassiale / per albero con pignone / 0.1 - 0.2 Nm - immagine - 6
Microriduttore armonico - CSF 11 - Suzhou Honpine Precision Industry Co., Ltd. - coassiale / per albero con pignone / 0.1 - 0.2 Nm - immagine - 7
Microriduttore armonico - CSF 11 - Suzhou Honpine Precision Industry Co., Ltd. - coassiale / per albero con pignone / 0.1 - 0.2 Nm - immagine - 8
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Suzhou Honpine Precision Industry Co., Ltd.

Caratteristiche

Orientazione degli assi
coassiale
Tipo di albero
per albero con pignone
Coppia
0.1 - 0.2 Nm, 1 - 5 Nm, 0.2 - 0.5 Nm, 0.5 - 1 Nm, 0 - 0.1 Nm
Struttura
compatto, modulare, in miniatura
Prestazioni
a gioco ridotto, di precisione
Altre caratteristiche
con adattatore motore
Velocità di rotazione

Max.: 10.000 rpm
(62.831,8531 rad.min-1)

Min.: 3.500 rpm
(21.991,1486 rad.min-1)

Gioco

Max.: 0 rad

Min.: 0 rad

Rapporto di riduzione

Max.: 100 unit

Min.: 30 unit

Peso

Max.: 0,2 kg
(0,44 lb)

Min.: 0,02 kg
(0,04 lb)

Descrizione

Introduzione
La serie CSF-mini di riduttori armonici in miniatura è progettata per applicazioni con vincoli stringenti di ingombro e massa. Presenta un flexspline a forma di coppa ed è fornita come unità modulari preassemblate per integrazione immediata. Il cuscinetto principale utilizza cuscinetti a sfere a contatto quattro punti compatti per supportare direttamente i carichi esterni. Sono disponibili due configurazioni: montaggio su motore (2XH) e ingresso albero (1U), quest'ultimo compatibile con ingressi tramite cinghie, ingranaggi o accoppiamenti. Selezionare modello e rapporto che soddisfino i requisiti di progettazione e prestazioni.

Caratteristiche
  • Flexspline a forma di coppa per ridurre ingombro e massa
  • Ingresso e uscita coassiali per integrazione compatta
  • Elevata precisione di rotazione e di posizionamento con basso gioco
  • Unità modulari preassemblate per installazione rapida


Specifiche (tabella)
Modello | Rapporto | Coppia nominale all'ingresso 2000 r/min [N·m] | Coppia di picco ammissibile all'avviamento/arresto [N·m] | Valore massimo ammissibile della coppia media di carico [N·m] | Coppia istantanea massima ammissibile [N·m] | Velocità massima di ingresso ammissibile [r/min] | Velocità media di ingresso ammissibile [r/min] | Gioco ingranaggi (arcsec) | 1/4GD [kg·cm2] | Massa (kg)
CSF Series - 03 | 30 | 0.06 | 0.13 | 0.10 | 0.22 | 10000 | 6500 | ≤20 | 5.3x10-7 | 0.017
CSF Series - 03 | 50 | 0.11 | 0.21 | 0.13 | 0.41 | 10000 | 6500 | ≤20 | 5.3x10-7 | 0.017
CSF Series - 05 | 30 | 0.25 | 0.50 | 0.38 | 0.90 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.039
CSF Series - 05 | 50 | 0.40 | 0.90 | 0.53 | 1.80 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.039
CSF Series - 05 | 80 | 0.52 | 1.35 | 0.84 | 2.50 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.039
CSF Series - 08 | 30 | 0.90 | 1.80 | 1.40 | 3.30 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.106
CSF Series - 08 | 50 | 1.80 | 3.30 | 2.30 | 6.60 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.106
CSF Series - 08 | 80 | 2.20 | 4.30 | 2.90 | 8.00 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.106
CSF Series - 08 | 100 | 2.40 | 4.80 | 3.30 | 9.00 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.106
CSF Series - 11 | 30 | 2.10 | 4.10 | 3.10 | 8.20 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.20
CSF Series - 11 | 50 | 3.50 | 8.30 | 5.50 | 17.00 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.20
CSF Series - 11 | 80 | 4.50 | 10.20 | 8.50 | 22.00 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.20
CSF Series - 11 | 100 | 5.00 | 11.00 | 8.90 | 25.00 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.20

Specifiche tecniche
  • Serie: CSF-mini
  • Tipologie: montaggio motore (2XH) e ingresso albero (1U)
  • Flexspline: flexspline a forma di coppa per applicazioni compatte e leggere
  • Cuscinetto principale: cuscinetti a sfere a contatto quattro punti compatti
  • Forma prodotto: unità modulari preassemblate
  • Ingressi supportati (1U): cinghie, ingranaggi, accoppiamenti
  • Configurazione: ingresso e uscita coassiali
  • Gamma prestazioni: coppia nominale ≈0,06–5,0 N·m; coppie e velocità come da tabella
  • Gioco: tip. ≤20 arcsec (≤10 arcsec per alcune dimensioni/rapporti)
  • Velocità massima di ingresso tipica: fino a 10000 r/min in funzione del modello
