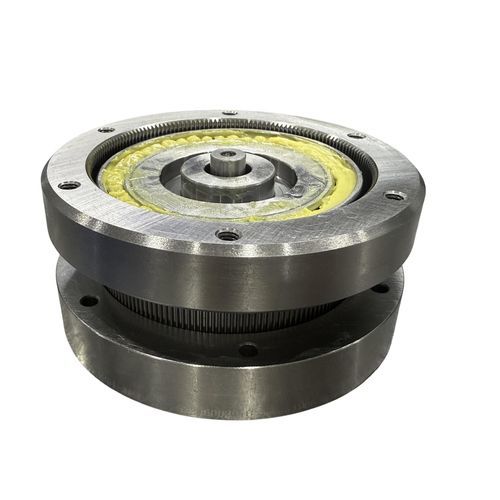

Riduttore armonico FDS

coassialead albero cavoad albero pieno

IntroduzioneLa serie di ingranaggi differenziali FDS si divide in tipo combinato e tipo componente. Il tipo combinato mira a integrare il meccanismo differenziale in un'unica unità per facilitarne l'assemblaggio in un'apparecchiatura e il suo alloggiamento consente il montaggio diretto di ingranaggi di trasmissione, pulegge, ecc. Utilizzando il principio di funzionamento unico di Harmonic Drive, si tratta di un dispositivo differenziale ultracompatto in grado di eseguire la regolazione fine della fase e della temporizzazione durante il funzionamento. Il tipo combinato della serie FDS condivide gli stessi quattro componenti principali del tipo a componenti pancake, ad eccezione del tipo combinato che include flange di tenuta anteriori e posteriori e cuscinetti di supporto aggiuntivi. La serie FDS funziona secondo lo stesso principio di funzionamento della serie FSG a tazza. La forma della flexspline a frittella è identica alla sezione trasversale della base della flexspline a tazza e i cuscinetti del generatore d'onda sono disposti su due file, con la larghezza dei denti della spline circolare e della flexspline aumentata per gestire una maggiore capacità di coppia. Inoltre, il tipo pancake incorpora un'ulteriore scanalatura circolare con lo stesso numero di denti della flexspline per il collegamento all'albero di uscita.Questo convertitore armonico presenta un design a basso profilo, piatto e sottile, con dimensioni compatte. Offre un'elevata capacità di coppia in uscita. Fornisce un'eccellente precisione di rotazione e posizionamento. valore di coppia media a caricoTorsione massima ammissibile istantaneaVelocità di rotazione massima ammissibile in ingresso (r/min)Velocità di rotazione media ammissibile in ingresso (r/min)Peso (kg)NmkgfmNmkgfmNmkgfmNmkgfmFDS-14-50-CJ504.40.455.40.555.40.5513.71.4360025000.2FDS-14-88-CJ885.90.69.819.8119.62360025000.2FDS-14-100-CJ1007.80.813.71.49.8119.62360025000.2FDS-14-110-CJ1107.80.813.71.49.8119.62360025000.2FDS-17-50-CJ50151.6202.1202.1414.2360025000.4FDS-17-80-CJ80202.1252.5242.5454.6360025000.4FDS-17-100-CJ100242.5333.4262.7565.8360025000.4FDS-17-120-CJ120242.5404.1262.7606.2360025000.4FDS-20-50-CJ50252.5343.5343.5697360025000.6FDS-20-80-CJ80343.5414.2414.2727.3360025000.6FDS-20-100-CJ100404.1535.4495949.6360025000.6FDS-20-128-CJ128404.1676.849510210.4360025000.6FDS-20-160-CJ160404.1777.9495868.8360025000.6FDS-25-50-CJ50394555.6555.610811360025001FDS-25-80-CJ80565.7697.069712212.4360025001FDS-25-100-CJ100676.8919.3919.316016.3360025001FDS-25-120-CJ120676.8108111081119019.4360025001FDS-25-160-CJ160676.813513.81081117217.6360025001FDS-25-200-CJ200676.8147151081117217.6360025001FDS-32-50-CJ50767.8108111081121622360023002FDS-32-78-CJ7810811137141371424525360023002FDS-32-100-CJ10013714176181761832333360023002FDS-32-131-CJ13113714255262162245146360023002FDS-32-157-CJ15713714294302162250051360023002FDS-32-200-CJ20013714314322162237238360023002FDS-32-260-CJ26013714314322162237238360023002FDS-40-50-CJ5013714196201962035336330020003.6FDS-40-80-CJ8019620245252452543144330020003.6FDS-40-100-CJ10025526314323143254956330020003.6FDS-40-128-CJ12829430392403924068670330020003.6FDS-40-160-CJ16029430461474514681383330020003.6FDS-40-200-CJ20029430529544514674576330020003.6FDS-40-258-CJ25829430627644514674576330020003.6FDS-50-80-CJ8036337441454414578480300017007.2FDS-50-100-CJ1004704857859578591019104300017007.2FDS-50-120-CJ1205595769671696711225125300017007.2FDS-50-160-CJ1605595783385833851470150300017007.2FDS-50-200-CJ2005595796098843861411144300017007.2FDS-50-242-CJ242559571176120843861411144300017007.2FDS-65-78-CJ7874576921949219416171652200140014FDS-65-104-CJ10410701091340137134013723602412200140014FDS-65-132-CJ13210701091650168157016028902952200140014FDS-65-158-CJ15810701091970201157016034503522200140014FDS-65-208-CJ20810701092180222157016025902642200140014FDS-65-260-CJ26010701092200224157016025902642200140014FDS-80-80-CJ8013201351640167164016728702932000120026FDS-80-96-CJ9616601692050209205020935903662000120026FDS-80-128-CJ12823002352820288283028949605062000120026FDS-80-160-CJ16023502403380345313031959406062000120026FDS-80-194-CJ19423502404300439313031969007042000120026FDS-80-258-CJ25823502404350444313031951705282000120026FDS-80-320-CJ32023502404350444313031951705282000120026Key Features / Technical SpecificationsUltra-compact, design piatto e sottileElevata coppia in uscitaEccellente precisione di rotazione e posizionamentoAlbero di ingresso/uscita coassialeElevato rapporto di riduzione per microregolazioni preciseUtilizzato comunemente per la regolazione di fase nei macchinari per la stampa a colori
