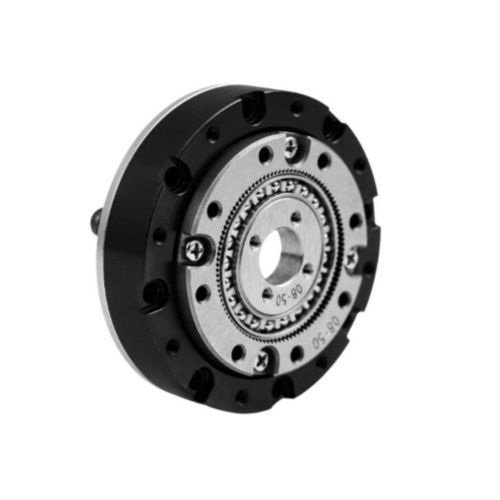

Riduttore armonico SHD-mini

coassialead albero pieno0 - 0.1 Nm

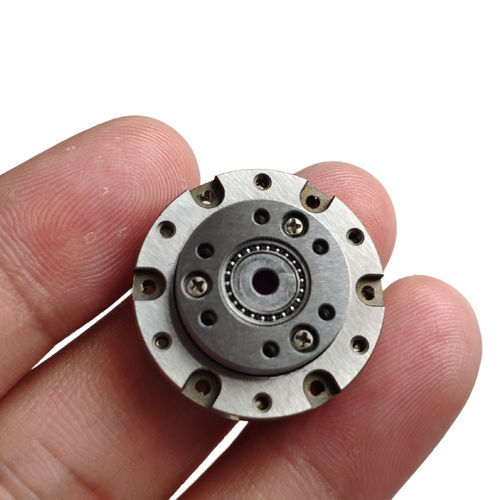

Introduzione La serie di azionamenti armonici SHD-mini è progettata per applicazioni con requisiti di piccolo volume e peso, con dimensioni assiali compatte e un flexspline in stile top-hat. Questa serie fornisce esclusivamente prodotti modulari preassemblati per un uso immediato. Il cuscinetto principale utilizza cuscinetti a sfere a contatto a quattro punti compatti per supportare direttamente i carichi esterni. Le dimensioni del foro dell'albero in questa serie possono essere personalizzate per adattarsi a dimensioni specifiche dell'albero motore. Seleziona il modello di motore più adatto in base ai tuoi requisiti di progettazione meccanica. Caratteristiche - Dimensioni compatte e design leggero - Design compatto e semplificato - Eccellente precisione di rotazione e posizionamento - Configurazione di ingresso e uscita coassiale Specifiche Modello | Rapporto di trasmissione | Coppia nominale all'ingresso 2000r/min [N.m] | Coppia di picco ammissibile durante l'avviamento e l'arresto [N.m] | Valore massimo ammissibile della coppia di carico media [N.m] | Coppia massima istantanea ammissibile [N.m] | Velocità massima di ingresso ammissibile [r/min] | Velocità media di ingresso ammissibile [r/min] | Gioco degli ingranaggi (arcsec) | 1/4GD[kgcm2] | Massa (kg) Serie SHD | 03 | 30 | 0.08 | 0.15 | 0.12 | 0.25 | 10000 | 6500 | ≤20 | 7.0x10-4 | 0.016 Serie SHD | 03 | 50 | 0.13 | 0.24 | 0.16 | 0.5 | 10000 | 6500 | ≤20 | 7.0x10-4 | 0.016 Serie SHD | 05 | 30 | 0.23 | 0.47 | 0.35 | 0.85 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.040 Serie SHD | 05 | 50 | 0.38 | 0.87 | 0.5 | 1.7 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.040 Serie SHD | 05 | 80 | 0.5 | 1.2 | 0.82 | 2.2 | 10000 | 6500 | ≤10 | 2.5x10-4 | 0.040 Serie SHD | 08 | 30 | 0.8 | 1.6 | 1.3 | 3.2 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.061 Serie SHD | 08 | 50 | 1.6 | 3.16 | 2.1 | 6.1 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.061 Serie SHD | 08 | 80 | 2.1 | 4 | 2.9 | 7.5 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.061 Serie SHD | 08 | 100 | 2.4 | 4.6 | 3.2 | 8.7 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.061 Serie SHD | 11 | 30 | 2.1 | 4.1 | 3.1 | 8.2 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.127 Serie SHD | 11 | 50 | 3.2 | 7.8 | 5.1 | 15 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.127 Serie SHD | 11 | 80 | 4.2 | 9.5 | 7.2 | 20 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.127 Serie SHD | 11 | 100 | 4.8 | 10.5 | 8.7 | 23 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.127 Serie SHD | 14 | 30 | 3.8 | 8.7 | 6.2 | 15 | 8500 | 3500 | ≤20 | 3.4x10-1 | 0.312 Serie SHD | 14 | 50 | 4.8 | 16 | 6.8 | 32 | 8500 | 3500 | ≤20 | 3.4x10-1 | 0.312 Serie SHD | 14 | 80 | 6.4 | 22 | 9.5 | 45 | 8500 | 3500 | ≤10 | 3.4x10-1 | 0.312 Serie SHD | 14 | 100 | 7.4 | 26 | 10.8 | 50 | 8500 | 3500 | ≤10 | 3.4x10-1 | 0.312 Specifiche tecniche / Caratteristiche - Serie: SHD-mini - Flexspline in stile top-hat - Prodotto modulare preassemblato - Cuscinetto a sfere a contatto a quattro punti compatto - Dimensioni del foro dell'albero personalizzabili - Ingresso/uscita coassiale - Alta precisione di rotazione - Leggero e compatto
