Servo-riduttore armonico FHG-III-25

coassialead albero cavo200 - 500 Nm

Introduzione

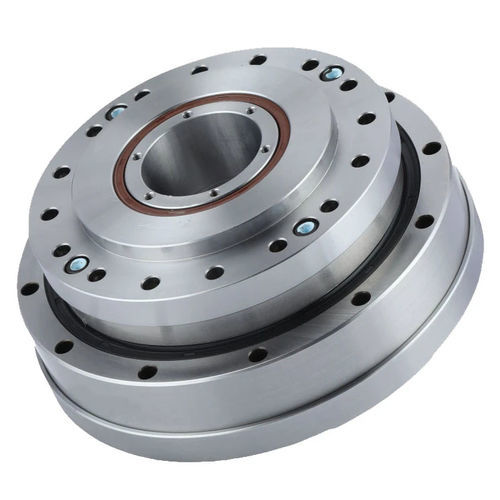

La serie FHG-III di riduttori armonici presenta una struttura ad albero cavo di grande diametro con flangia sigillata integrata. Le unità sono fornite pre‑riempite con grasso lubrificante specializzato e incorporano un cuscinetto principale a rulli incrociati ad elevata rigidità. Le configurazioni di uscita comuni sono dentiera circolare fissa + flexspline mobile o flexspline fissa + dentiera circolare.

Caratteristiche principali

• Albero cavo di grande diametro per instradamento di cavi e linee ottiche
• Flangia integrata sigillata, pre‑riempita di grasso per semplificare il montaggio
• Ingresso tramite pulegge sincrone o alberi con ingranaggi; ingresso/uscita coassiali
• Eccellente precisione di rotazione e posizionamento; gioco tipico ≤20 arc‑sec a seconda di modello/rapporto
• Elevata capacità di coppia e alta rigidità
• Rapporti di riduzione disponibili: 11, 14, 17, 20, 25, 32, 40

Prestazioni e riepilogo coppia

• Modelli: FHG-14, FHG-17, FHG-20, FHG-25, FHG-32, FHG-40. Momenti di progetto Mbdi appross. da 41 Nm (FHG-14) a 600 Nm (FHG-40); Mb max fino a ≈1200 Nm
• Esempi di coppia nominale a 2000 r/min ingresso: FHG-14 ≈7–10 Nm; FHG-17 ≈21–31 Nm; FHG-20 ≈33–52 Nm; FHG-25 ≈51–87 Nm; FHG-32 ≈99–178 Nm; FHG-40 ≈178–382 Nm (variano per rapporto)
• Velocità di ingresso ammissibili (grasso) e coppie di picco/d'avvio dipendono da modello/rapporto (intervalli tipici 4000–15000 r/min secondo le tabelle)

Specifiche tecniche

• Serie: FHG-III (modelli FHG-14 ÷ FHG-40)
• Struttura: grande albero cavo per passaggio cavi/ottica; ingresso/uscita coassiali; flangia sigillata integrata
• Cuscinetto: cuscinetto principale a rulli incrociati ad alta rigidità integrato
• Ingressi: pulegge sincrone o alberi ingranati
• Gioco: tipicamente ≤20 arc‑sec (dipende da modello/rapporto)
• Parametri per modello/rapporto: coppia nominale, coppia di picco, coppia media ammissibile, carichi radiali/assiali (Ft, Fa), velocità di ingresso ammissibile, peso, vita utile di progetto

Applicazioni e installazione
Progettato per applicazioni industriali che richiedono trasmissione coassiale compatta con possibilità di instradare cavi o fibre tramite l'albero cavo. L'unità sigillata e pre‑lubrificata riduce i tempi di assemblaggio; installare rispettando i limiti del produttore (velocità, coppia, carichi) e le istruzioni di montaggio e lubrificazione.

Selezione e ordine
Specificare modello preciso (es. FHG-20), rapporto di riduzione e condizioni operative (velocità di ingresso, coppia, carichi radiali/assiali) per una selezione accurata. Fare riferimento alle tabelle dettagliate o contattare il supporto tecnico per disegni e consulenza applicativa.
