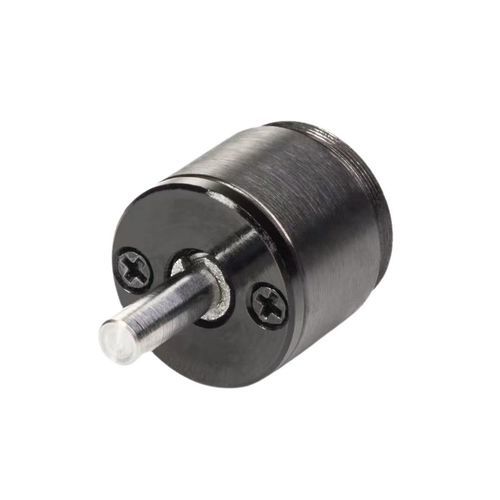

Microriduttore armonico HONPINE CSF

coassialead albero pieno100 - 200 Nm

Introduzione
Il micro riduttore armonico HONPINE CSF è una soluzione di trasmissione compatta progettata per mani di robot umanoidi e dita robotiche agili. Offre un ingombro molto ridotto, elevata densità di coppia, basso rumore operativo e ripetibilità a lungo termine, semplificando l’integrazione in spazi articolari ristretti (diametro di integrazione tipico ≈ 15 mm).

Caratteristiche

• Alta ripetibilità: Ripetibilità di trasmissione ≤0,1 arcsec per operazioni di presa delicata, posizionamento fine e manipolazione.
• Elevata densità di coppia: 150–200 N·m/kg eroga coppia significativa in un alloggiamento miniaturizzato per le articolazioni delle dita.
• Risposta rapida: Progetto a bassa inerzia che consente risposta dinamica a livello di millisecondi (≈10 ms) per movimenti rapidi e precisi delle dita.
• Basso usura e lunga vita utile: Trasmissione armonica che riduce l’usura; vita utile prevista fino a 500.000 cicli a pieno carico, senza manutenzione.
• Gioco quasi nullo: Minimizza il gioco migliorando il controllo della forza e la sensibilità nelle interazioni tattili.

Specifiche (panoramica comparativa)
Metrica | Micro riduttore armonico | Azionamento miniaturizzato a vite | Vincitore
Precisione di trasmissione | ≤0,1 arcsec (ripetibilità) | ≤0,05 mm (lineare) | Harmonic Drive
Densità di coppia | 150–200 N·m/kg | 30–50 N·m/kg | Harmonic Drive
Compattezza | Integrabile in giunti delle dita Ø≈15 mm | Richiede componenti di guida e maggiore spazio di installazione | Harmonic Drive
Velocità di risposta | Risposta dinamica a livello di millisecondi, ≈10 ms | ≈50 ms per attrito e ritardo meccanico | Harmonic Drive
Durata (pieno carico) | Fino a 500.000 cicli, senza manutenzione | ≈200.000 cicli, lubrificazione periodica richiesta | Harmonic Drive
Retroazionabilità | Gioco quasi nullo, alta sensibilità per il controllo della forza | Gioco meccanico ≈0,1–0,3 mm | Harmonic Drive
Rapporto costo-prestazioni | In produzione di massa il costo può essere comparabile all’azionamento a vite miniaturizzato, valore complessivo competitivo | — | Comparabile / Vantaggio Harmonic Drive

Caratteristiche / specifiche tecniche

• Modello / serie: HONPINE CSF
• Applicazione: Mani di robot umanoidi e dita robotiche agili
• Precisione di trasmissione: Ripetibilità ≤0,1 arcsec
• Densità di coppia: 150–200 N·m/kg (tipica)
• Dimensione di integrazione: Idoneo per giunti delle dita Ø≈15 mm
• Tempo di risposta: ≈10 ms (dinamico)
• Durata (pieno carico): Fino a 500.000 cicli, progettazione senza manutenzione
• Gioco / retroazionabilità: Gioco quasi nullo per controllo della forza sensibile
