Servo-riduttore armonico FHG-SJ

coassialead albero pieno100 - 200 Nm

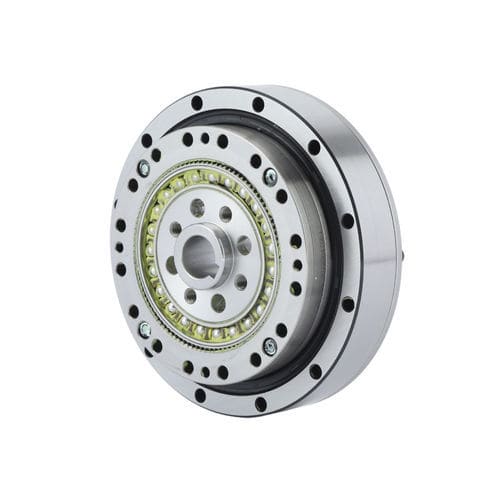

Introduzione La serie di riduttori a onda di deformazione FHG-SJ è progettata per applicazioni ad alta coppia e carico pesante, con dimensioni assiali compatte rispetto ai riduttori convenzionali. Integra un flexspline in stile cilindro e un generatore d'onda a camma integrato, dove il foro dell'albero a camma è personalizzabile per adattarsi a modelli di motori specifici. L'albero di ingresso si interfaccia direttamente con il foro interno del generatore d'onda tramite una connessione a chiavetta. Questa serie impiega tipicamente una configurazione con estremità di flexspline fissa e estremità di spline circolare di uscita. - Maggiore capacità di coppia, prestazioni di carico migliorate e rigidità superiore - Struttura a camma integrata che semplifica l'installazione con configurazioni di montaggio versatili - Eccezionale precisione di rotazione e precisione di posizionamento ripetibile - Allineamento coassiale ingresso/uscita - Dimensioni assiali compatte rispetto ai riduttori tradizionali Tabella delle specifiche Modello | Rapporto di riduzione | Coppia nominale a 2000 giri/min di ingresso | Coppia di picco all'avvio/arresto | Valore massimo ammissibile della coppia di carico media | Coppia massima istantanea ammissibile | Velocità massima ammissibile di rotazione in ingresso (giri/min) | Velocità media ammissibile di rotazione in ingresso (giri/min) | Gioco | Peso FHG-45-50-SJ | 50 | 229 Nm | 650 Nm | 584 Nm | 1235 Nm | 3800 | 3000 | 12 arcsec | 6.5 kg FHG-45-80-SJ | 80 | 407 Nm | 918 Nm | 507 Nm | 1651 Nm | 3800 | 3000 | 8 arcsec | 6.5 kg FHG-45-100-SJ | 100 | 457 Nm | 982 Nm | 650 Nm | 2041 Nm | 3800 | 3000 | 6 arcsec | 6.5 kg FHG-45-120-SJ | 120 | 524 Nm | 1070 Nm | 806 Nm | 2288 Nm | 3800 | 3000 | 5 arcsec | 6.5 kg FHG-45-160-SJ | 160 | 524 Nm | 1147 Nm | 819 Nm | 2483 Nm | 3800 | 3000 | 4 arcsec | 6.5 kg FHG-50-80-SJ | 80 | 484 Nm | 1223 Nm | 675 Nm | 2418 Nm | 3500 | 2500 | 8 arcsec | 9.6 kg FHG-50-100-SJ | 100 | 612 Nm | 1274 Nm | 866 Nm | 2678 Nm | 3500 | 2500 | 6 arcsec | 9.6 kg FHG-50-120-SJ | 120 | 692 Nm | 1404 Nm | 1057 Nm | 2678 Nm | 3500 | 2500 | 5 arcsec | 9.6 kg FHG-50-160-SJ | 160 | 692 Nm | 1534 Nm | 1096 Nm | 3187 Nm | 3500 | 2500 | 4 arcsec | 9.6 kg FHG-58-80-SJ | 80 | 714 Nm | 1924 Nm | 1003 Nm | 3187 Nm | 3000 | 2200 | 6 arcsec | 13.5 kg FHG-58-100-SJ | 100 | 905 Nm | 2067 Nm | 1378 Nm | 4134 Nm | 3000 | 2200 | 5 arcsec | 13.5 kg FHG-58-120-SJ | 120 | 971 Nm | 2236 Nm | 1547 Nm | 4329 Nm | 3000 | 2200 | 4 arcsec | 13.5 kg FHG-58-160-SJ | 160 | 971 Nm | 2392 Nm | 1573 Nm | 4459 Nm | 3000 | 2200 | 3 arcsec | 13.5 kg FHG-65-80-SJ | 80 | 971 Nm | 2743 Nm | 1352 Nm | 4836 Nm | 2800 | 1900 | 6 arcsec | 19.5 kg FHG-65-100-SJ | 100 | 1238 Nm | 2990 Nm | 1976 Nm | 6179 Nm | 2800 | 1900 | 5 arcsec | 19.5 kg FHG-65-120-SJ | 120 | 1238 Nm | 3263 Nm | 2041 Nm | 6179 Nm | 2800 | 1900 | 4 arcsec | 19.5 kg FHG-65-160-SJ | 160 | 1238 Nm | 2419 Nm | 2041 Nm | 6179 Nm | 2800 | 1900 | 3 arcsec | 19.5 kg - Marca: HONPINE - Serie: FHG-SJ - Applicazione: Riduttore a onda di deformazione, alta carica, alta coppia, design compatto Caratteristiche chiave / Specifiche tecniche - Flexspline in stile cilindro - Generatore d'onda a camma integrato - Foro dell'albero a camma personalizzabile - Connessione a chiavetta per l'albero di ingresso - Estremità di flexspline fissa e estremità di spline circolare di uscita - Alta capacità di coppia e carico - Rigidità e precisione di rotazione superiori - Allineamento coassiale ingresso/uscita - Dimensioni assiali compatte
