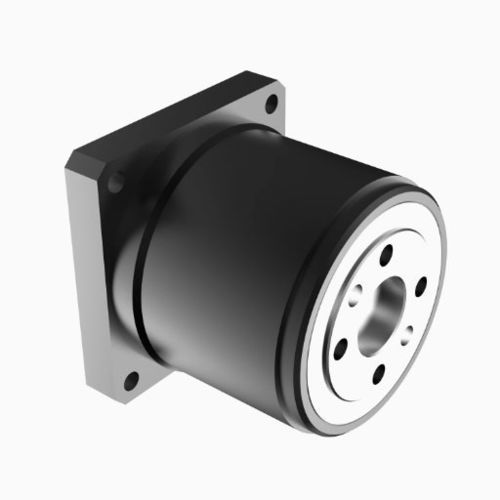

Riduttore armonico CSF 08coassiale0.5 - 1 Nm1 - 5 Nm
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Orientazione degli assi
- coassiale
- Coppia
- 0.5 - 1 Nm, 1 - 5 Nm, 0.1 - 0.2 Nm, 0.2 - 0.5 Nm, 0 - 0.1 Nm
- Prestazioni
- ad alta precisione, di precisione, a gioco ridotto
- Altre caratteristiche
- con adattatore motore, con piede
- Velocità di rotazione
Max.: 10.000 rpm
(62.831,8531 rad.min-1)Min.: 3.500 rpm
(21.991,1486 rad.min-1)- Gioco
Max.: 0 rad
Min.: 0 rad
- Rapporto di riduzione
Max.: 100 unit
Min.: 30 unit
- Peso
Max.: 0,2 kg
(0,44 lb)Min.: 0,02 kg
(0,04 lb)
Descrizione
Introduzione
La serie CSF-mini di riduttori armonici miniaturizzati è sviluppata per applicazioni con requisiti specifici di volume e peso, utilizzando un flexspline di tipo cup. Questa serie offre esclusivamente prodotti modulari preassemblati per uso immediato. Il cuscinetto principale impiega cuscinetti a sfere a contatto quattro punti compatti per supportare direttamente i carichi esterni. La serie CSF-mini include due tipologie: montaggio su motore (2XH) e ingresso ad albero (1U), che supporta forme di input come cinghie, ingranaggi e giunti. Selezionare il modello più adatto in base alle esigenze del progetto meccanico.
Caratteristiche
Specifiche
Modello | Rapporto | Coppia nominale in ingresso 2000 r/min [N.m] | Coppia di picco ammissibile in avvio/arresto [N.m] | Valore massimo ammissibile della coppia media di carico [N.m] | Coppia istantanea massima ammissibile [N.m] | Velocità massima di ingresso ammissibile [r/min] | Velocità media di ingresso ammissibile [r/min] | Gioco ingranaggi (arcsec) | 1/4GD [kgcm2] | Massa (kg)
CSF Series | 03 | 30 | 0.06 | 0.13 | 0.1 | 0.22 | 10000 | 6500 | ≤20 | 5.3x10-7 | 0.017
03 | 50 | 0.11 | 0.21 | 0.13 | 0.41 | ≤20
05 | 30 | 0.25 | 0.5 | 0.38 | 0.9 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.039
05 | 50 | 0.4 | 0.9 | 0.53 | 1.8 | ≤20
05 | 80 | 0.52 | 1.35 | 0.84 | 2.5 | ≤10
08 | 30 | 0.9 | 1.8 | 1.4 | 3.3 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.106
08 | 50 | 1.8 | 3.3 | 2.3 | 6.6 | ≤20
08 | 80 | 2.2 | 4.3 | 2.9 | 8 | ≤10
08 | 100 | 2.4 | 4.8 | 3.3 | 9 | ≤10
11 | 30 | 2.1 | 4.1 | 3.1 | 8.2 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.2
11 | 50 | 3.5 | 8.3 | 5.5 | 17 | ≤20
11 | 80 | 4.5 | 10.2 | 8.5 | 22 | ≤10
11 | 100 | 5.0 | 11.0 | 8.9 | 25 | ≤10
Caratteristiche / specifiche tecniche
La serie CSF-mini di riduttori armonici miniaturizzati è sviluppata per applicazioni con requisiti specifici di volume e peso, utilizzando un flexspline di tipo cup. Questa serie offre esclusivamente prodotti modulari preassemblati per uso immediato. Il cuscinetto principale impiega cuscinetti a sfere a contatto quattro punti compatti per supportare direttamente i carichi esterni. La serie CSF-mini include due tipologie: montaggio su motore (2XH) e ingresso ad albero (1U), che supporta forme di input come cinghie, ingranaggi e giunti. Selezionare il modello più adatto in base alle esigenze del progetto meccanico.
Caratteristiche
- Dimensioni compatte e design leggero
- Struttura compatta e razionalizzata
- Eccellente accuratezza di rotazione e precisione di posizionamento
- Configurazione coaxiale ingresso/uscita
- Flexspline tipo cup per ridotto ingombro
- Unità modulari preassemblate per integrazione immediata
- Cuscinetti principali: cuscinetti a sfere a contatto quattro punti per supportare carichi esterni
- Tipologie disponibili: 2XH (montaggio motore) e 1U (ingresso albero)
Specifiche
Modello | Rapporto | Coppia nominale in ingresso 2000 r/min [N.m] | Coppia di picco ammissibile in avvio/arresto [N.m] | Valore massimo ammissibile della coppia media di carico [N.m] | Coppia istantanea massima ammissibile [N.m] | Velocità massima di ingresso ammissibile [r/min] | Velocità media di ingresso ammissibile [r/min] | Gioco ingranaggi (arcsec) | 1/4GD [kgcm2] | Massa (kg)
CSF Series | 03 | 30 | 0.06 | 0.13 | 0.1 | 0.22 | 10000 | 6500 | ≤20 | 5.3x10-7 | 0.017
03 | 50 | 0.11 | 0.21 | 0.13 | 0.41 | ≤20
05 | 30 | 0.25 | 0.5 | 0.38 | 0.9 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.039
05 | 50 | 0.4 | 0.9 | 0.53 | 1.8 | ≤20
05 | 80 | 0.52 | 1.35 | 0.84 | 2.5 | ≤10
08 | 30 | 0.9 | 1.8 | 1.4 | 3.3 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.106
08 | 50 | 1.8 | 3.3 | 2.3 | 6.6 | ≤20
08 | 80 | 2.2 | 4.3 | 2.9 | 8 | ≤10
08 | 100 | 2.4 | 4.8 | 3.3 | 9 | ≤10
11 | 30 | 2.1 | 4.1 | 3.1 | 8.2 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.2
11 | 50 | 3.5 | 8.3 | 5.5 | 17 | ≤20
11 | 80 | 4.5 | 10.2 | 8.5 | 22 | ≤10
11 | 100 | 5.0 | 11.0 | 8.9 | 25 | ≤10
Caratteristiche / specifiche tecniche
- Serie: CSF-mini
- Flexspline: tipo cup
- Prodotto: unità modulari preassemblate
- Cuscinetti: cuscinetti a sfere a contatto quattro punti compatti
- Configurazione: ingresso/uscita coaxiale
- Tipologie disponibili: 2XH (montaggio motore) e 1U (ingresso albero)
- Forme di ingresso supportate: cinghie, ingranaggi, giunti
- Obiettivo progettuale: dimensioni compatte, peso ridotto, elevata precisione di rotazione e posizionamento
Cataloghi
mini harmonic drive reducer
27 Pagine
