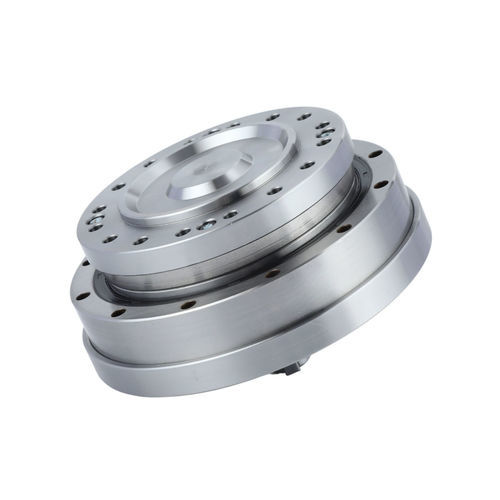

Riduttore armonico FHG-IV-20

coassialead albero pieno200 - 500 Nm

Introduzione
La serie FHG‑IV è un riduttore armonico in configurazione con albero d'ingresso e flange integrata sigillata. L'unità viene fornita di fabbrica con grasso lubrificante specializzato pre‑riempito e integra un cuscinetto principale a rulli incrociati ad elevata rigidità per semplificare l'integrazione dell'impianto e migliorare il supporto strutturale. Le configurazioni di uscita tipiche sono corona circolare fissa + flexspline oppure flexspline fissa + corona circolare.

Caratteristiche

• Configurazione con albero d'ingresso e opzioni di connessione multiple (cintura dentata o albero ingranaggio)
• Flangia integrata sigillata, fornita pre‑riempita con grasso specializzato
• Cuscinetto principale a rulli incrociati ad alta rigidità integrato
• Basso gioco e rotazione ad alta precisione per posizionamento accurato (≤20 arc sec tip.)
• Elevata capacità di coppia per i modelli FHG‑14, 17, 20, 25, 32, 40
• Rigidità strutturale migliorata e allineamento ingresso/uscita in linea per un'integrazione semplificata

Coppia di avviamento della serie FHG (unità: cNm)
Tipo / Rapporto di riduzione | 11 | 14 | 17 | 20 | 25 | 32 | 40
50 | - | 8.8 | 27 | 36 | 56 | 85 | 136
80 | - | 7.5 | 25 | 33 | 50 | 74 | 117
100 | - | 6.9 | 24 | 32 | 49 | 72 | 112
120 | - | 6.9 | 24 | 31 | 48 | 68 | 110
160 | - | - | - | 31 | 47 | 67 | 105

Tabella carichi di momento serie FHT(FHG)
Modello | Valore di progetto | Valore istantaneo ammissibile
FHG‑14 | Mbdi 41 Nm | Mb max 80 Nm
| Ftdi 270 N | Ft max 490 N
| Fadi 270 N | Fa max 490 N
FHG‑17 | Mbdi 72 Nm | Mb max 140 Nm
| Ftdi 400 N | Ft max 700 N
| Fadi 400 N | Fa max 700 N
FHG‑20 | Mbdi 140 Nm | Mb max 280 Nm
| Ftdi 650 N | Ft max 1150 N
| Fadi 650 N | Fa max 1150 N
FHG‑25 | Mbdi 243 Nm | Mb max 480 Nm
| Ftdi 900 N | Ft max 1600 N
| Fadi 900 N | Fa max 1600 N
FHG‑32 | Mbdi 460 Nm | Mb max 900 Nm
| Ftdi 1350 N | Ft max 2300 N
| Fadi 1350 N | Fa max 2300 N
FHG‑40 | Mbdi 600 Nm | Mb max 1200 Nm
| Ftdi 2000 N | Ft max 3500 N
| Fadi 2000 N | Fa max 3500 N

Tabella prestazioni dettagliata (righe selezionate / intestazioni)
Nota: le colonne corrispondono alla scheda tecnica del prodotto; i valori sono forniti per rapporto di riduzione e modello. Intestazioni: Rapporto di riduzione, Coppia nominale a 2000 giri/min ingresso (Nm / kgfm), Coppia di picco ammissibile all'avvio/arresto (Nm / kgfm), Valore massimo ammissibile per coppia media (Nm / kgfm), Velocità massima ingresso ammissibile (Grasso) (giri/min), Gioco (Arc Sec), Peso (kg), Vita progettuale (Ore).
Modello 14 (esempi): 14 | 50 | 7 Nm / 0.7 kgfm | 23 Nm / 2.3 kgfm | 9 Nm / 0.9 kgfm | 46 giri/min / 4.7 giri/min | ≤20 Arc Sec | FHG‑I/II:0.40; FHG‑III:0.7; FHG‑IV:0.66; FHG‑V:0.40 | 10000 Hour
14 | 80 | 10 Nm / 1.0 kgfm | 30 Nm / 3.1 kgfm | 14 Nm / 1.4 kgfm | 61 giri/min / 6.2 giri/min | ≤20 Arc Sec | stesse colonne vita utile | 15000 Hour
14 | 100 | 10 Nm / 1.0 kgfm | 36 Nm / 3.6 kgfm | 14 Nm / 1.4 kgfm | 70 giri/min / 7.2 giri/min | ≤20 Arc Sec | 15000 Hour

Modelli 17 / 20 / 25 / 32 / 40: consultare la scheda tecnica per le righe complete; i valori includono coppie nominali, coppie di picco, velocità ammissibili e pesi per modello e rapporto.

Specifiche tecniche

• Serie: FHG‑IV (versione con flangia integrata sigillata)
• Struttura: flangia integrata sigillata, unità fornita pre‑riempita con grasso lubrificante specializzato
• Cuscinetto principale: cuscinetto a rulli incrociati ad alta rigidità integrato
• Configurazioni di uscita: corona circolare fissa + flexspline oppure flexspline fissa + corona circolare
• Connessioni d'ingresso: puleggia dentata o albero ingranaggio
• Gioco tipico ≤20 arc sec e rotazione ad alta precisione per posizionamento accurato
• Valori di coppia, velocità e vita utile dipendenti dal modello; fare riferimento alle tabelle della scheda tecnica
