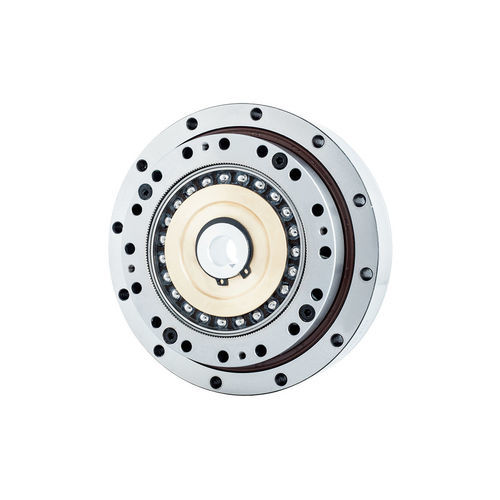

Servo-riduttore armonico FHG-II-32

coassialea foro con chiave20 - 50 Nm

Introduzione
La serie FHG-II di trasmissione ad onda presenta una struttura di accoppiamento con cuscinetti a rulli incrociati nel generatore d'onda, che consente la regolazione fine automatica della coassialità. Il foro dell'albero a camma può essere adattato al modello di motore del cliente: l'albero di ingresso si inserisce nella sede interna del generatore d'onda e si collega tramite chiavetta piatta. È presente un cuscinetto a rulli incrociati integrato ad alta rigidità come cuscinetto principale. Le opzioni tipiche di collegamento sono: ruota rigida fissa / uscita flexspline o flexspline fissa / uscita ruota rigida.

Caratteristiche

• Generatore d'onda con accoppiamento a rulli incrociati per installazione facilitata e regolazione automatica della coassialità.
• Eccellente precisione di rotazione e di posizionamento (gioco tipico ≤20 arc sec a seconda di modello/versione).
• Elevata capacità di coppia e alta rigidità.
• Ingresso e uscita coassiali; foro del generatore adattabile al motore del cliente.

Coppia di spunto della serie FHG (Foglio 1)
Unità: cNm. Tipo / rapporto di riduzione: 11 | 14 | 17 | 20 | 25 | 32 | 40. Esempi per dimensione: 50: — | 8.8 | 27 | 36 | 56 | 85 | 136; 80: — | 7.5 | 25 | 33 | 50 | 74 | 117; 100: — | 6.9 | 24 | 32 | 49 | 72 | 112; 120: — | 6.9 | 24 | 31 | 48 | 68 | 110; 160: — | — | — | 31 | 47 | 67 | 105.

Tabella dei carichi di momento della serie FHT(FHG) (Foglio 2)
Modello | Valore di progetto (Mbdi) | Valore massimo istantaneo ammissibile (Mb max) | Ft di | Ft max | Fa di | Fa max. Esempi: FHG-14: Mbdi 41 Nm, Mb max 80 Nm, Ft di 270 N, Ft max 490 N, Fa di 270 N, Fa max 490 N. FHG-17: Mbdi 72 Nm, Mb max 140 Nm, Ft di 400 N, Ft max 700 N, Fa di 400 N, Fa max 700 N. FHG-20: Mbdi 140 Nm, Mb max 280 Nm, Ft di 650 N, Ft max 1150 N, Fa di 650 N, Fa max 1150 N. FHG-25: Mbdi 243 Nm, Mb max 480 Nm, Ft di 900 N, Ft max 1600 N, Fa di 900 N, Fa max 1600 N. FHG-32: Mbdi 460 Nm, Mb max 900 Nm, Ft di 1350 N, Ft max 2300 N, Fa di 1350 N, Fa max 2300 N. FHG-40: Mbdi 600 Nm, Mb max 1200 Nm, Ft di 2000 N, Ft max 3500 N, Fa di 2000 N, Fa max 3500 N.

Note dalle specifiche prestazionali (sommario)
La famiglia comprende più modelli (FHG-14, -17, -20, -25, -32, -40) e diversi rapporti di riduzione. Le tabelle dettagliate indicano la coppia nominale a 2000 r/min in ingresso, la coppia di picco ammissibile in avvio/arresto, la coppia media massima ammissibile, la velocità massima di ingresso ammissibile (con grasso), il gioco (arc sec), il peso (kg) e la vita di progetto (ore). Consultare le tabelle specifiche per i valori esatti per rapporto e variante.

Specifiche tecniche / caratteristiche

• Serie: FHG (riferimento FHG-II).
• Generatore d'onda: accoppiamento a cuscinetti a rulli incrociati per regolazione automatica della coassialità.
• Cuscinetto principale integrato ad alta rigidità (rulli incrociati).
• Foro del generatore adattabile al motore cliente; albero di ingresso collegato tramite chiavetta piatta.
• Collegamento tipico: ruota rigida fissa / uscita flexspline o inverso.
• Alta rigidità, elevata capacità di coppia, eccellente precisione di rotazione/posizionamento.
• Ingresso/uscita coassiali; gioco tipico ≤20 arc sec a seconda della versione.
• Valori di coppia di spunto e limiti di carico in momento forniti per modello; vedere le tabelle per Mbdi, Mb max, Ft, Fa, velocità, peso e vita.
