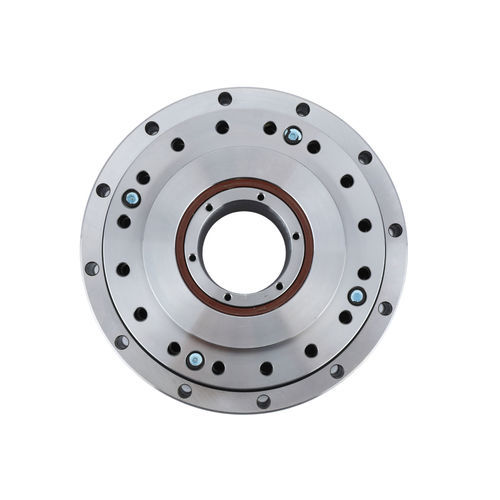

Riduttore armonico FHG-AH

armonicoad albero cavo200 - 500 Nm

Introduzione
La serie FHG-AH di riduttori armonici è progettata per applicazioni industriali ad alta coppia, albero cavo di grande diametro e carichi pesanti. Presenta un flexspline in stile top-hat e una camma generatrice di onde con foro cavo sovradimensionato, consentendo il passaggio di cavi, viti e percorsi ottici attraverso la cavità centrale per il transito di componenti di grandi dimensioni. L'integrazione in ingresso avviene tipicamente tramite pulegge sincrone o interfacce di ingranaggi con albero cavo di grande diametro.

Caratteristiche principali

• Flexspline stile top-hat con albero cavo e foro sovradimensionati per instradamento attraverso l'albero
• Elevata capacità di coppia, migliore prestazione sotto carico e rigidità
• Eccellente precisione di rotazione e ripetibilità di posizionamento
• Rapporti di riduzione disponibili: 50, 80, 100, 120, 160 (a seconda del modello)

Applicazioni

• Macchinari industriali pesanti che richiedono instradamento attraverso l'albero (cavi, viti, ottica)
• Giunti robotici e attuatori rotativi che necessitano di elevata coppia e precisione
• Attrezzature per imballaggio, stampa e automazione con vincoli di instradamento

Dati tecnici (selezione)
La serie comprende i modelli FHG-45-50-AH fino a FHG-65-160-AH. Le coppie nominali variano approssimativamente da 229 a 1238 Nm, le coppie di picco da 650 a 3419 Nm, e le velocità di ingresso ammissibili arrivano fino a 3800 giri/min a seconda del modello. I pesi variano tra 10 e 28,5 kg. Fare riferimento alla tabella modelli per i valori dettagliati di coppia, velocità, gioco e massa.

Integrazione e installazione

• L'ingresso può avvenire tramite puleggia sincrona o accoppiamento di ingranaggi con albero cavo di grande diametro; confermare le dimensioni dell'accoppiamento in fase d'ordine
• Il foro cavo centrale facilita il passaggio di cavi/alberi — verificare il diametro utile rispetto ai componenti
• Selezionare rapporto di riduzione e modello in base a requisiti di coppia, velocità e gioco

Ordine

• Specificare il codice modello esatto (es. FHG-50-100-AH), il rapporto di riduzione richiesto e eventuali opzioni personalizzate di foro o montaggio
• Fornire il profilo di coppia operativo e il ciclo di lavoro previsto per una corretta scelta della taglia
